Le terme photogrammétrie a été inventé par l'architecte prussien Albrecht Meydenbauer, qui est apparu dans son article de 1867 "Die Photométrographe. " Il s'agit de la science et de la technologie d'obtenir des informations fiables sur les objets physiques et l'environnement par le processus d'enregistrement, de mesure et de mesure et Interpréter des images photographiques et des modèles d'images radiantes électromagnétiques et d'autres phénomènes.
Il existe de nombreuses variantes de photogrammétrie. Un exemple est l'extraction de mesures tridimensionnelles à partir de données bidimensionnelles (c'est-à-dire des images); Par exemple, la distance entre deux points qui se trouvent sur un plan parallèle au plan d'image photographique peut être déterminée en mesurant leur distance sur l'image si l'échelle de l'image est connue.
De nos jours, ce type de photogrammétrie joue un rôle vital et est largement utilisé dans Scanner 3D, en particulier pour la numérisation des grandes pièces, cela peut aider à améliorer considérablement l'efficacité et la précision.
2 Pourquoi la photogrammétrie est-elle nécessaire lors de la numérisation de grandes pièces?
La numérisation de grandes pièces a toujours été un problème pour de nombreux fabricants, et la raison est également évidente, elle est trop grande. Lorsque vous utilisez des marqueurs dans Système de balayage 3D, l'augmentation des temps de jointure de marqueur entraînera des erreurs cumulatives, conduisant ainsi à une faible précision.
Il est recommandé d'utiliser le système de photogrammétrie lorsque la taille de la pièce dépasse 1,5 m et une mesure de haute précision est requise. En travaillant avec un scanner 3D, le système de photogrammétrie peut aider à réduire l'erreur cumulative et à améliorer considérablement la précision.
3 et 3 Comment fonctionne la photogrammétrie?
3.1 Le principe de travail de la photogrammétrie
Comme mentionné dans la première session, la photogrammétrie peut extraire des données 3D à partir d'images 2D, donc, en prenant des photos de la pièce sur la distance de référence, les marqueurs de la surface peuvent être capturés, puis les coordonnées des marqueurs seront calculées, qui peuvent être Utilisé par la suite dans le système de balayage 3D. La précision de ces données de marqueur sera beaucoup plus élevée que celle des marqueurs capturés par le scanner à balayage 3D.

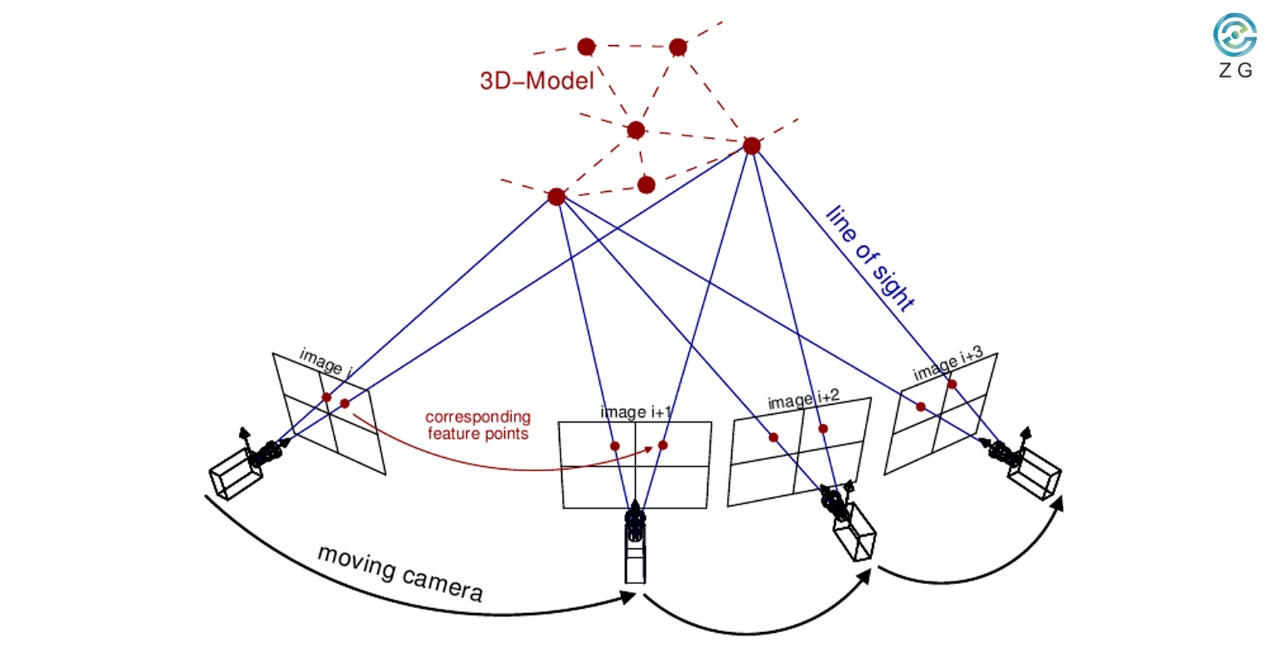

Principe de fonctionnement de la photogrammétrie
3.2 Le flux de travail typique de la photogrammétrie
Tout d'abord, comme le flux de travail typique du système de balayage 3D, nous devons placer des marqueurs sur la pièce.
Deuxièmement, comme l'échelle des images 2D est nécessaire pour extraire les données 3D des images 2D, nous devons placer une barre de vérification comme l'échelle sur ou près de la pièce. Les données de la barre de vérification sont déjà connues afin que les données du marqueur puissent être calculées en conséquence.

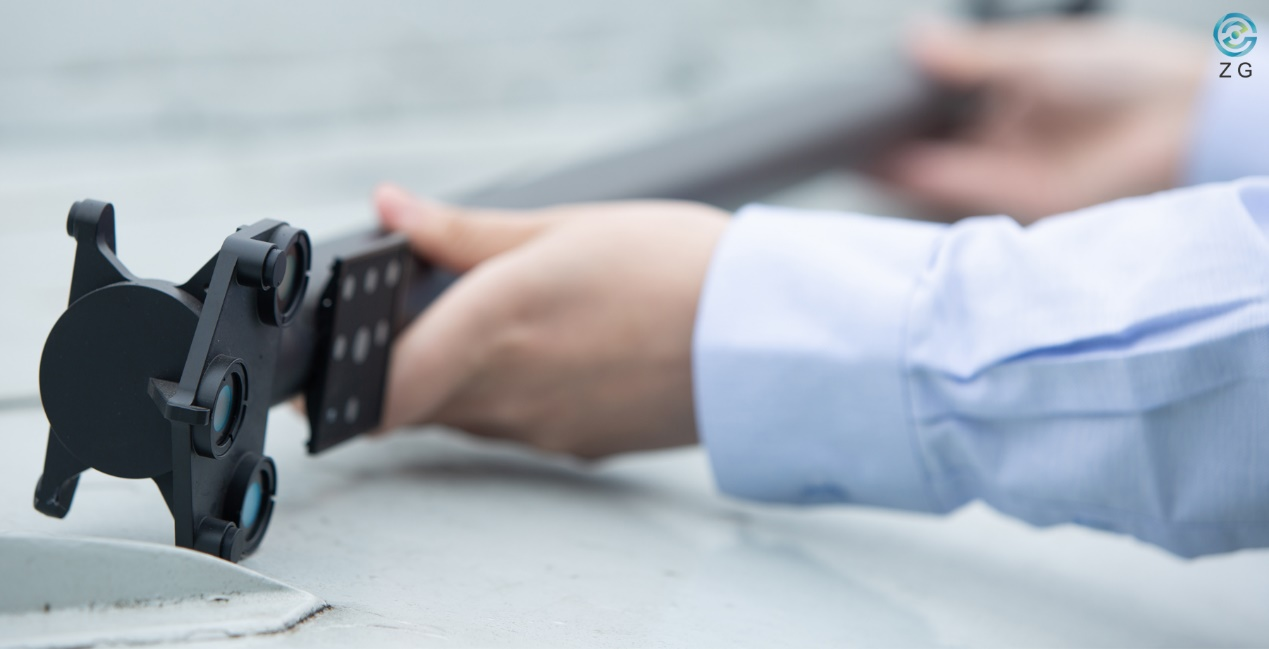

Barre de vérification
Troisièmement, prendre des photos des marqueurs sur la surface de la pièce du centre aux bords pour couvrir complètement la pièce
Enfin, saisissez les photos prises dans le logiciel 3D et calculez les données du marqueur pour une utilisation ultérieure.
4 Comment ZG peut-il aider?
Pour scanner de grandes pièces avec photogrammétrie, la technologie ZG peut fournir différentes solutions selon différentes applications.
Photoshot Lite est un système de photogrammétrie professionnel qui convient à la plupart des pièces de grande taille comme les pièces de coulée. Il est portable et léger, et sa précision volumétrique peut atteindre 0,020 mm / m.

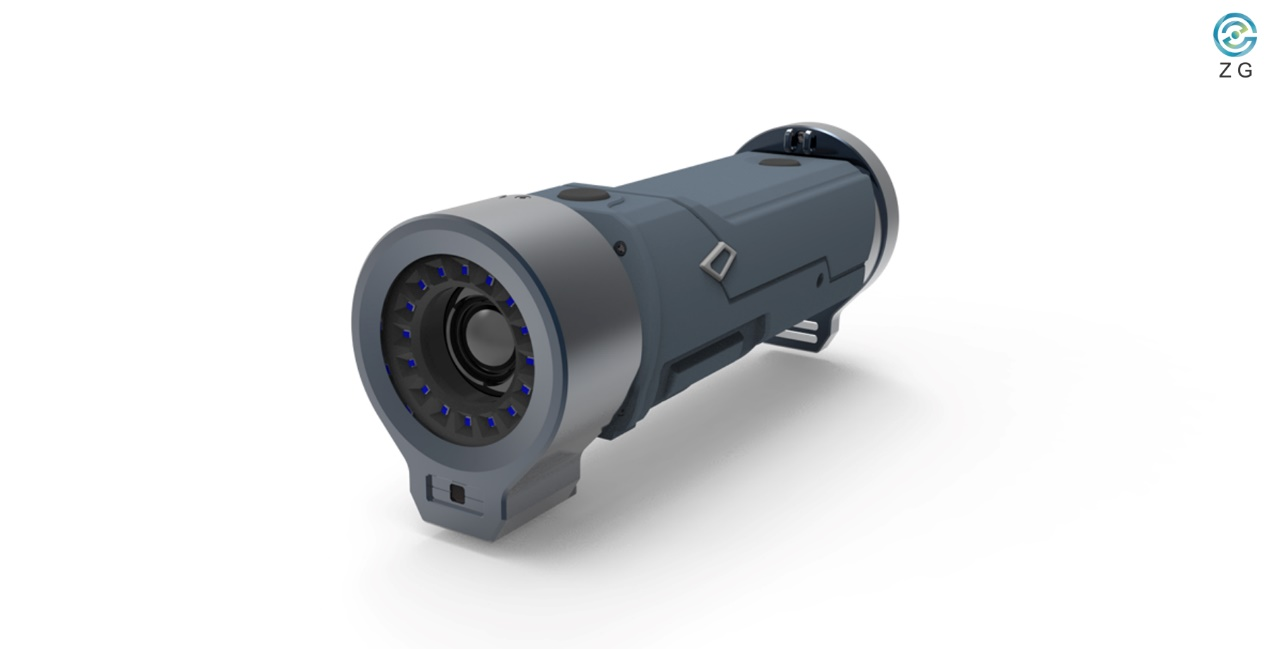

Photoshot Lite
Photoshot Max est un système de photogrammétrie sans fil qui convient à des objets extra-larges comme l'avion, la lame d'éoliennes, la machine à minirs, etc. Données sans fil, la plage de mesure et l'efficacité peuvent être considérablement améliorées.

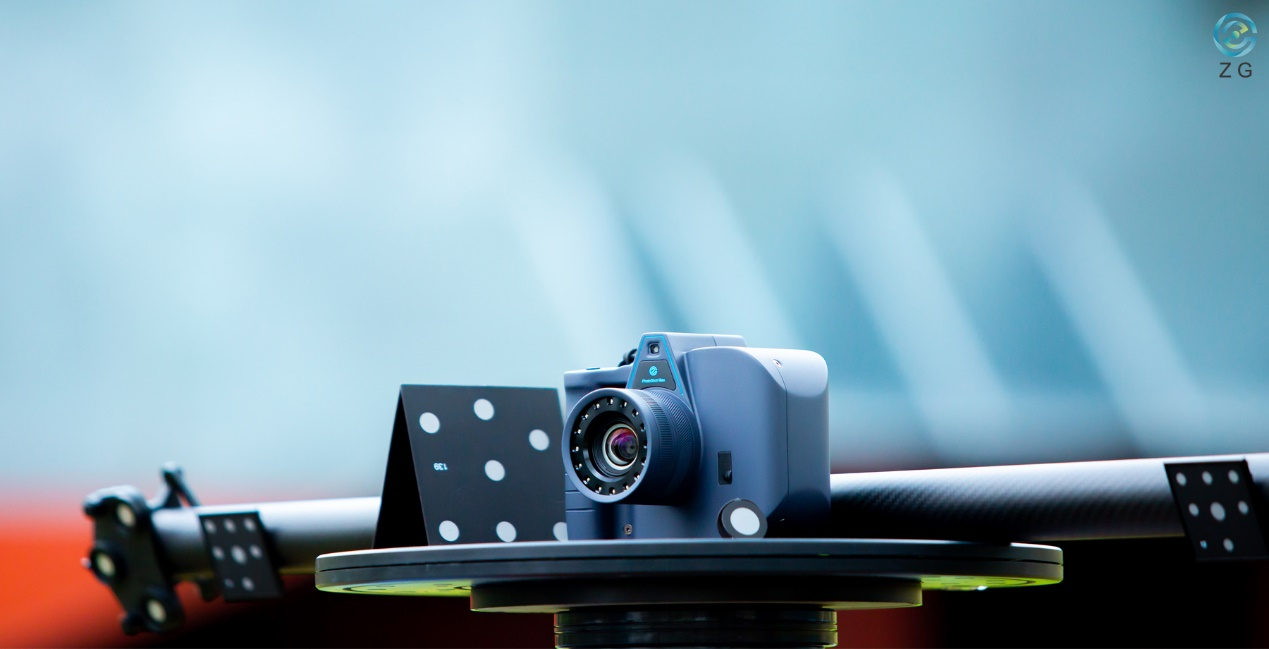

Photoshot Max

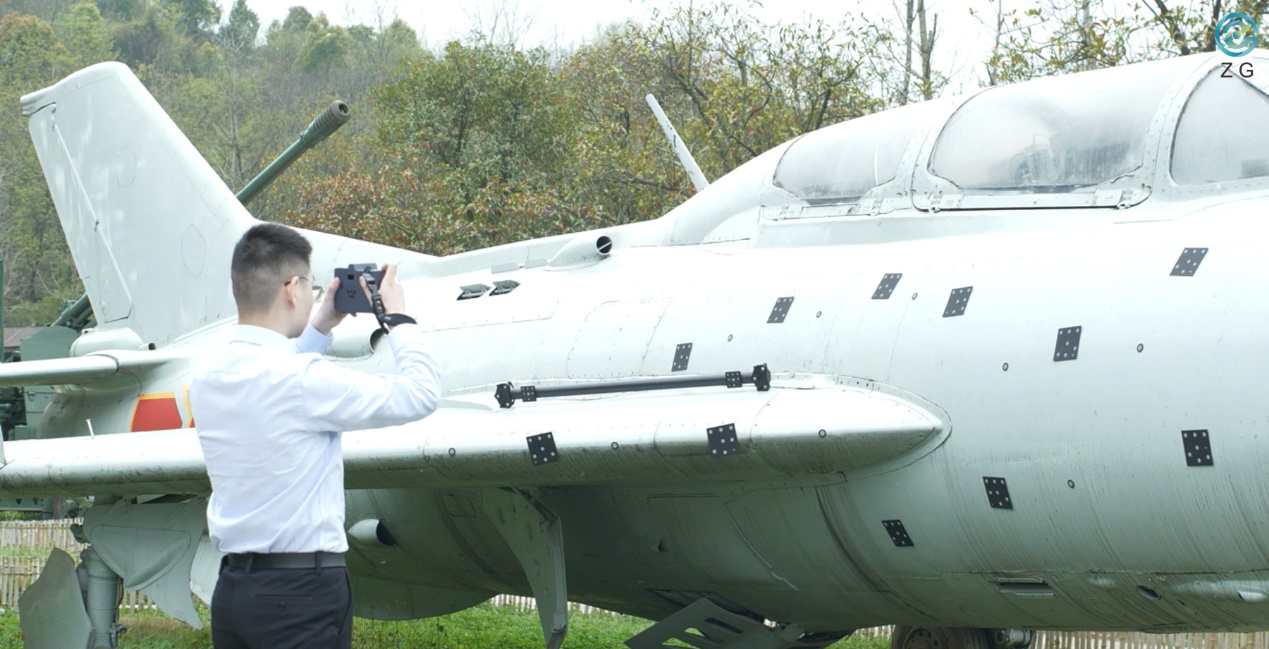

Photoshot Max prenant des photos
Outre le système de photogrammétrie, un scanner 3D approprié est également important pour le processus de balayage. Pour améliorer l'efficacité, nous recommandons fortement un scanner 3D avec un mode à large gamme. Prenant par exemple Atlascan, sa zone de balayage peut être jusqu'à 600 × 550 mm, ce qui est certainement un meilleur choix que les scanners 3D normaux.

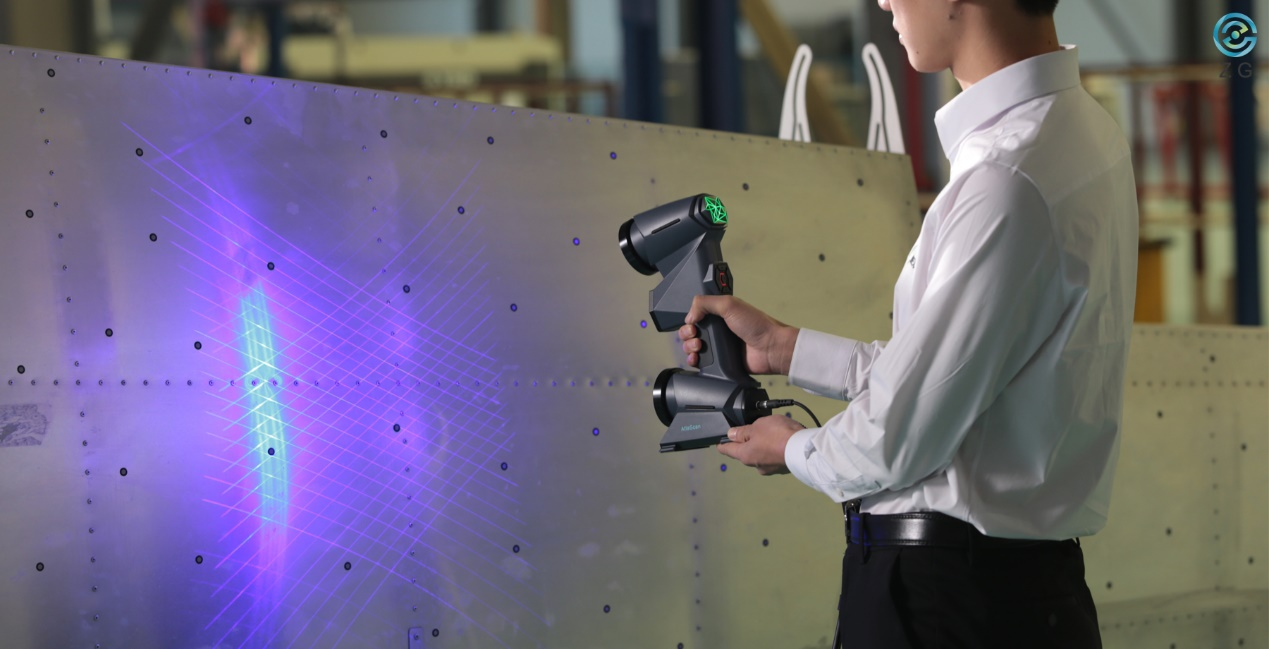

Mode à grande gamme Atlascan
La technologie ZG fournit des solutions 3D professionnelles depuis plus de 8 ans, pas seulement pour les grandes pièces, mais sur toutes sortes d'objets. Nous aimerions vous offrir une solution pour votre application, parler à nos experts aujourd'hui pour en savoir plus sur la technologie de numérisation 3D et comment ils peuvent avoir un impact durable sur votre entreprise.
Un fournisseur de solution de scanner 3D professionnel
