RigelScan Smart Portable Blue Laser 3D Scanner with High Resolution from China manufacturer

Le scanner Blue Laser 3D Blue Laser Series Racelscan, est un nouveau système de métrologie lancé par ZG Technology Co., Ltd.

Rigelscan peut capturer des caractéristiques fines des pièces avec une précision jusqu'à 0,02 mm, certifiée par l'Institut national de métrologie. Rigelscan applique une technologie de balayage laser bleu pour une capture facile de la surface brillante. En attendant, RigelsCan peut être équipé d'un module sans fil, pour une expérience de balayage plus facile et plus flexible de grandes pièces. Ainsi, Rigelscan fournit la solution de mesure 3D parfaite pour toutes les industries.

caractéristiques du produit

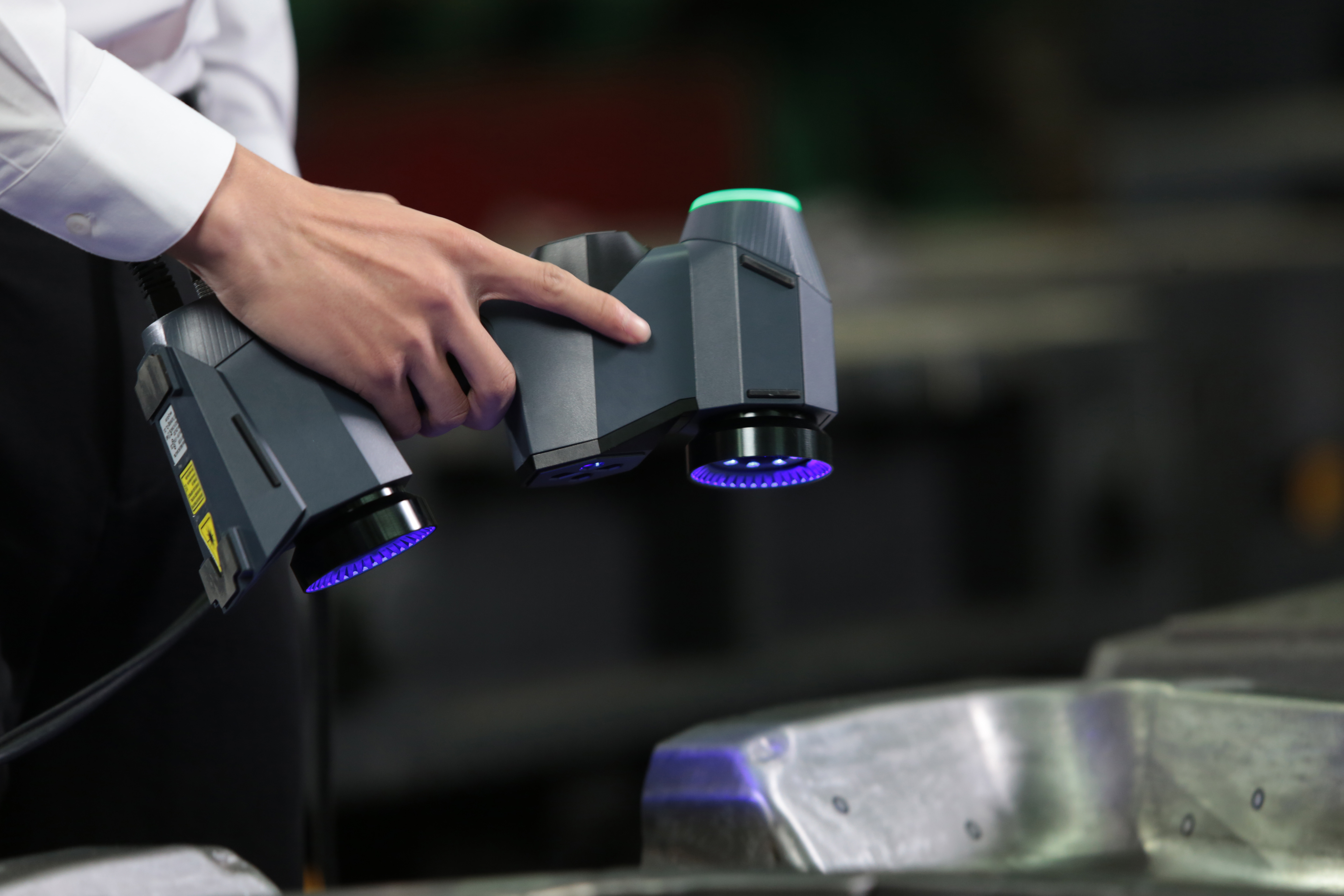

Copie 6C1A0391 (1)

Technologie laser bleue

Adopte la technologie laser bleue, pour une précision plus fine et une meilleure adaptabilité de l'environnement

Détails ultra-fin

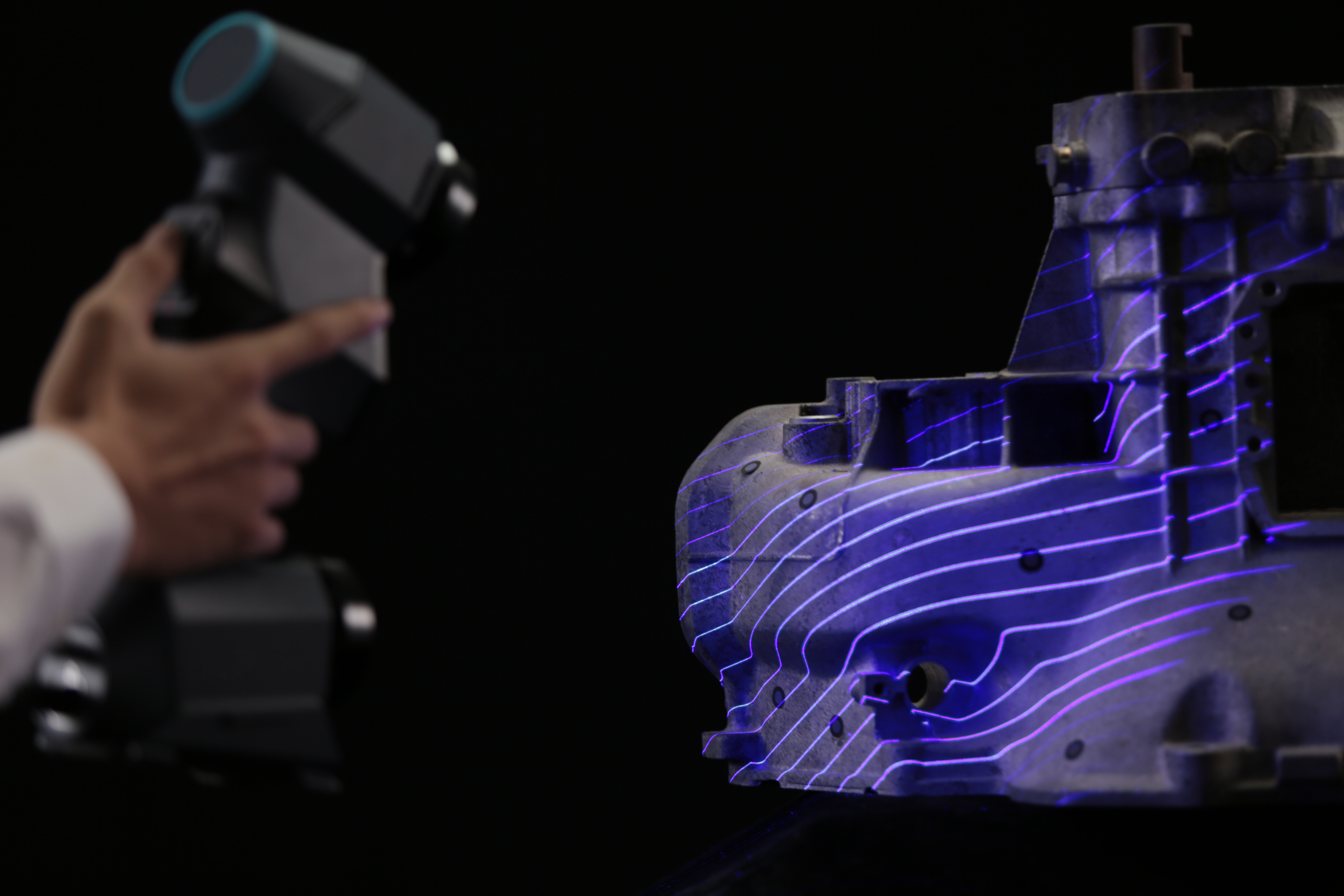

5 lignes laser parallèles pour les détails ultra-fins numérisation

Fonction polyvalente

Ligne laser bleu unique supplémentaire pour mesurer les zones difficiles à atteindre

Grande adaptabilité

Pour capturer la surface sombre et brillante facilement

Spécifications techniques
Modèle	Rigelscan
Mode de balayage	Mode standard	Mode fin
Taux de mesure	205 000 mesures / seconde	320 000 mesures / seconde
Zone de balayage	jusqu'à 225 x 250 mm
Source laser	6 lignes laser bleues pour la numérisation standard + Extra 1 ligne laser bleue pour les zones difficiles à atteindre + 5 lignes laser bleues supplémentaires pour un scanner fin
Classe légère	Classe 2 (Sécurité des yeux)
Résolution	jusqu'à 0,03 mm
Précision	jusqu'à 0,03 mm	jusqu'à 0,02 mm
Précision volumétrique	0,03 mm + 0,06 mm / m	-
Précision volumétrique + Photoshot	0,03 mm + 0,015 mm / m	-
Distance de stand-off	300 mm	150 mm
Profondeur de champ	250 mm	100 mm
Profondeur de champ @ Plage la plus éloignée	-
Lester	0,83 kg
Dimensions	310 mm x 147 mm x 80 mm
Norme de connexion	USB 3.0
Température de fonctionnement	-20 ~ 40 ℃
Humidité de travail （Non-condensage）	10% - 90%
Format d'exportation	.stl, .ply, .obj, .txt, .xyz, .asc. etc.
Softwares compatibles	Systèmes 3D (solutions géomagiques), logiciels innovants (polyworks), systèmes Dassault (CATIA V5 et Solidworks), PTC (pro / ingénieur), Autodesk (inventeur, alias, 3DS Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

Rigelscan Applications

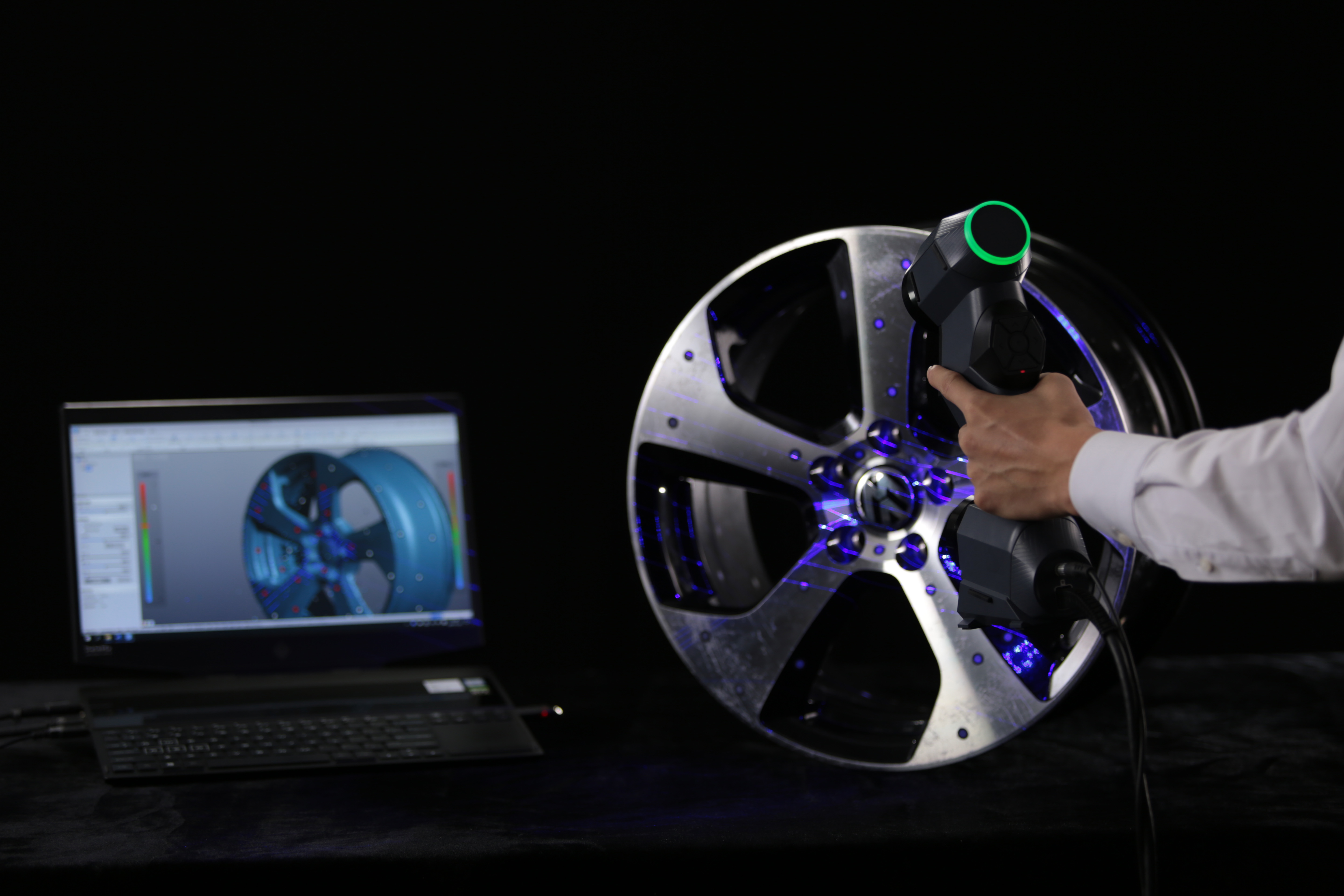

1. Ingénierie inverse de la pièce automobile

Scanner 3D pour les pièces automobiles inverse ingénierie

3D SCANDING pour le développement automobile de nouveaux produits

2 Contrôle de la qualité pour la moulure

Analyse 3D pour le contrôle de la qualité des moisissures

Analyse 3D pour l'entretien, la réparation et la révision des moisissures d'injection

3 et 3 Inspection dimensionnelle de la pièce en tôle

Inspection 3D des pièces en tôle

Mesure dimensionnelle des pièces en tôles 3D
