Scanner 3D haute précision RigelScan Plus pour la mesure d'objets volumineux du fabricant chinois

Le scanner 3D laser bleu portable de la série RigelScan est un nouveau système de métrologie lancé par ZG Technology Co., Ltd.

RigelScan Plus peut capturer les caractéristiques fines des pièces avec une précision allant jusqu'à 0,02 mm, certifiée par l'Institut national de métrologie.RigelScan Plus applique la technologie de balayage laser bleu pour une capture facile de la surface brillante.En attendant, RigelScan Plus peut être équipé d'un module sans fil, pour une expérience de numérisation plus facile et plus flexible de grandes pièces.Ainsi, RigelScan Plus fournit la solution de mesure 3D parfaite pour toutes les industries.

caractéristiques du produit

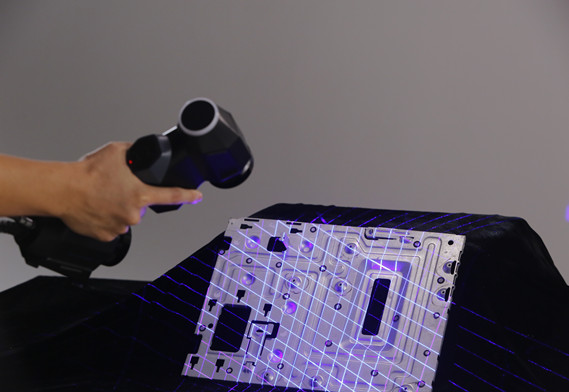

Haute efficacité de numérisation 3D

Efficacité de numérisation élevée

Vitesse de balayage jusqu'à 1 350 000 mesures/s

Précision de numérisation 3D ultra élevée

Ultra-haute précision

Précision de numérisation jusqu'à 0,01 mm

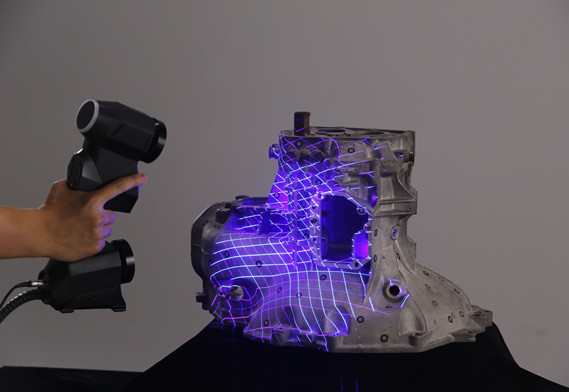

Numérisation 3D de référencement dynamique

Technologie de référencement dynamique

Déplacez librement les pièces ou le scanner sans précision d'effet

Grande adaptabilité

Avec le mode HDR intelligent, pour numériser des surfaces sombres et brillantes facilement

Spécifications techniques

Modèle	Rigel Scan Plus
Mode de numérisation	Mode standard	Mode fin
Taux de mesure	1 350 000 mesures/seconde	450 000 mesures/seconde
Zone de numérisation	jusqu'à 600 x 550 mm
Source laser	22 lignes laser bleues pour la numérisation standard + Extra 1 ligne laser bleue pour les zones difficiles d'accès + 5 lignes laser bleues supplémentaires pour un balayage fin
Classe légère	Classe 2 (sans danger pour les yeux)
Résolution	jusqu'à 0,02 mm
Précision	jusqu'à 0,02 mm	jusqu'à 0,01 mm
Précision volumétrique	0,015 mm + 0,035 mm/m	-
Précision volumétrique + PhotoShot	0,015 mm + 0,015 mm/m	-
Distance de sécurité	300mm	150mm
Profondeur de champ	450mm	150mm
Profondeur de champ @ Gamme la plus éloignée	550mm
Super référence (facultatif)	Soutien
MMT portable (facultatif)	Soutien
Poids	1 kg
Dimensions	290 mm x 125 mm x 70 mm
Norme de connexion	USB 3.0
Température de fonctionnement	-20 ~ 40℃
Humidité de travail (sans condensation)	10% - 90%
Format d'exportation	.stl, .ply, .obj, .txt, .xyz, .asc.etc.personnalisable
Logiciels compatibles	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 et SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

Rigel Scan Plus Applications

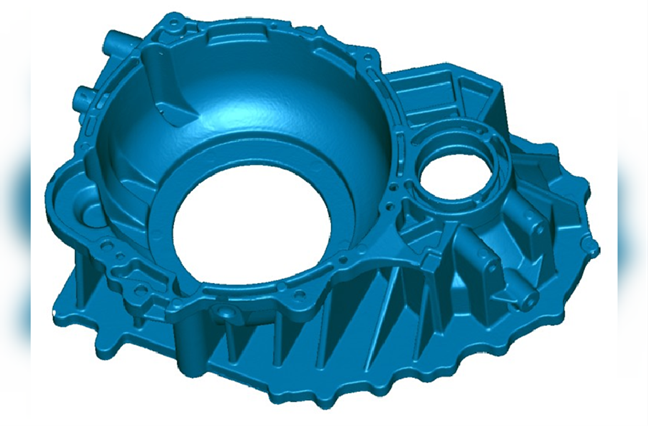

1.Inspection dimensionnelle 3D du bloc moteur et comparaison

contrôle dimensionnel scan 3D

Mesure dimensionnelle 3D de pièces de moteur

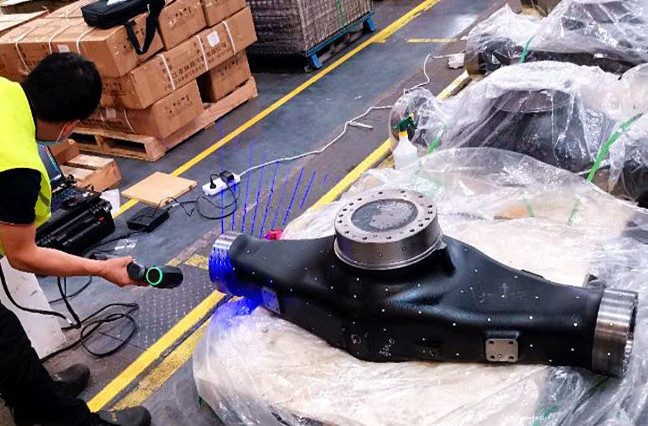

2.Ingénierie inverse d'une pièce d'équipement de fabrication

ingénierie inverse des équipements de fabrication

Ingénierie inverse de pièces de machines

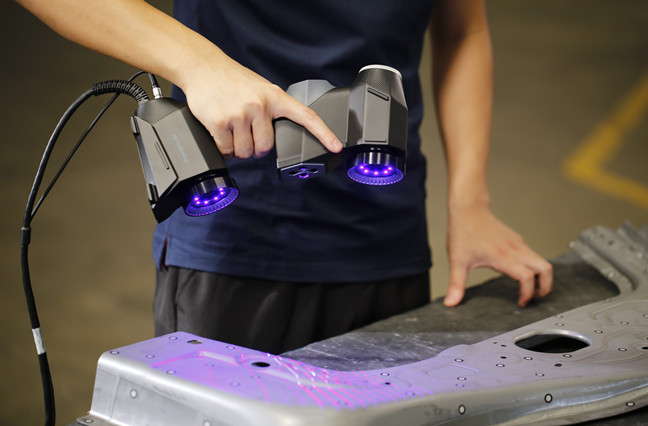

3. Contrôle qualité des pièces en tôle

contrôle qualité d'une pièce de tôlerie

contrôle qualité des pièces de tôlerie

Nos avantages

Scanner 3D intelligent avec une grande précision de numérisation

L'innovation ne cesse jamais

scanner 3D intelligent avec numérisation 3D haute résolution

Norme de qualité ISO

Scanner 3D intelligent avec une précision de numérisation ultra élevée

Réseau de vente mondial

scanner 3D polyvalent à grande vitesse de numérisation

Assistance technique 24h/24 et 7j/7

Scanner 3D intelligent et polyvalent

Système de formation professionnelle

Nos services

Service client

AÉROSPATIAL

Prototypage rapide
Contrôle de qualité
(MRO) Usure et déchirure
Analyse
Aérodynamique
Analyse des contraintes
Recyclage OEM et pièces
Ingénierie inverse

AUTOMOBILE

Ingénierie inverse
Analyse des produits concurrentiels
Reconditionnement automobile
Personnalisation intérieure
Modélisation et conception

INDUSTRIE LOURDE

Contrôle de qualité
Ingénierie inverse
MRO et analyse d'usure
Conception et modification mécaniques/ d'outillage
Recyclage OEM et pièces

MOULER

Assemblée virtuelle
Ingénierie inverse
Contrôle de qualité
Analyse d'usure
Réparations et modifications personnalisées

PIÈCES DE COULÉE

Contrôle et inspection de la qualité des pièces brutes
Usinage Traitement Conception

CULTUREL

Relique culturelle
Art
Sculpture

CONSOMMABLE

Style du produit et inspection de la conception
Ingénierie inverse
Conception d'outillage
VR&RA

MÉDICAL

Conception et fabrication d'orthèses/prothèses
Surveillance des plaies
Spécimen biologique
Identification médicale

1.Q : C'est la première fois que j'achète le scanner laser 3D, est-il facile à utiliser ?

R : Oui !Nous pouvons fournir le manuel d'utilisation ou la vidéo pour le guidage.

S'il vous est difficile d'apprendre, nous pouvons également vous proposer facilement une formation en ligne via \\"Team Viewer\\" ou Skype.

2.Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes fabricant de scanners laser 3D professionnels de qualité métrologique.

3.Q : Puis-je visiter votre usine et où se trouve votre emplacement ?

R : Notre usine est basée à Wuhan, en Chine.

Pendant la période de pandémie de COVID-19, nous vous suggérons de rester en sécurité et nous pouvons organiser une réunion en ligne avec vous pour vous présenter notre entreprise et nos produits.

4.Q : Quel est votre MOQ ?

A : Notre MOQ est 1 ensemble.

5.Q : Quelle est votre méthode d'emballage et d'expédition ?

A : Le paquet de notre scanner laser 3D est 1 ensemble/valise, y compris l'unité principale du scanner et l'ensemble complet d'accessoires.

La méthode d'expédition est par avion express.
