Scanner 3D de suivi optique intelligent HyperScan Plus avec technologie de référencement dynamique du fabricant chinois

Le scanner 3D de suivi optique intelligent, HyperScan Plus, adopte la technologie laser bleu avec plusieurs modes de travail.Le mode de balayage standard est équipé de 34 lignes laser bleues avec une vitesse de balayage allant jusqu'à 2 100 000 mesures/s, ce qui améliore considérablement l'efficacité du balayage ;Le mode de numérisation ultra-fine dispose de 7 lignes laser bleues parallèles qui présentent les détails de surface de l'objet ;La technologie de capture de flash de trou peut collecter des centaines de centre de trou et de coordination en quelques secondes.

caractéristiques du produit

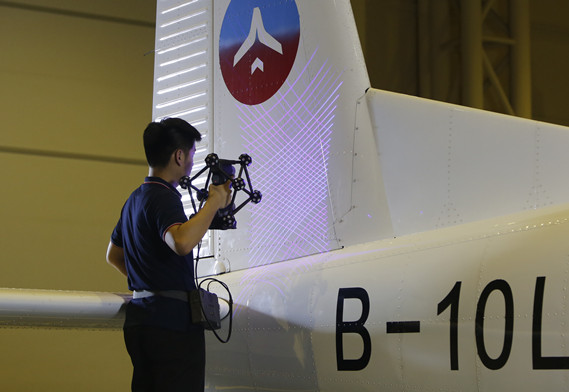

Scanner 3D à suivi optique avec numérisation 3D à grande vitesse

Numérisation 3D plus rapide

34 lignes laser bleues, vitesse de balayage jusqu'à 2 100 000 mesures/s

Numérisation des détails fins jusqu'à 850 000 mesures/s

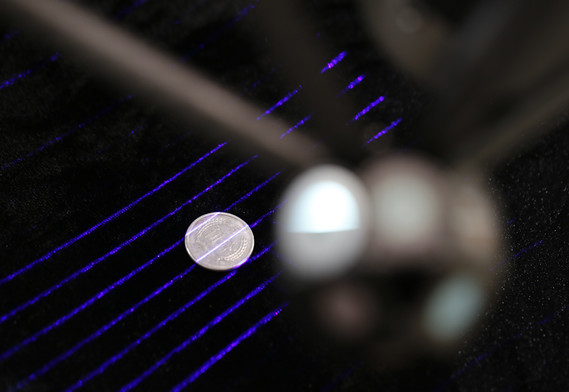

Détails ultra-fins

7 lignes laser bleues parallèles pour capturer des détails super clairs et précis

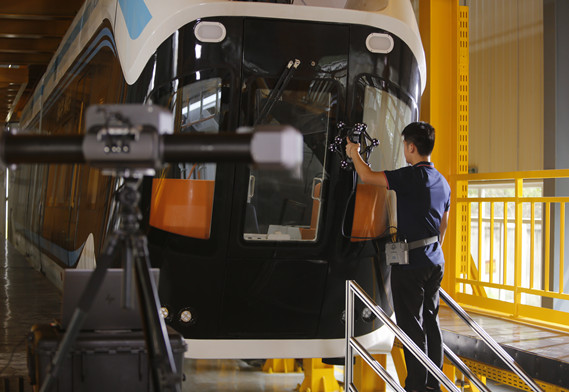

Numérisation entièrement sans fil

Numérisation entièrement sans fil avec ZGFreeBox-S et ZGFreeBox-T

Aucune limite de longueur de câbles de connexion et de taille de pièce

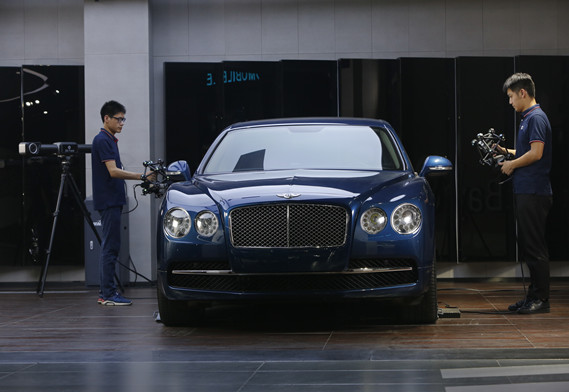

Solution de numérisation multi-trackers

Étendre la mesure volume de façon spectaculaire sans saute-mouton

\"Satisfaire la mesure en ligne\" parfaitement aux exigences avec une efficacité remarquable

Spécifications techniques
\"Modèle\"		\"HyperScan Plus\"
Taux de mesure	Mode standard	\"2 100 000 mesures\/seconde\"
Taux de mesure	Mode fin	850 000 mesures/seconde
Zone de numérisation		jusqu'à 600 x 550 mm
Source laser		34 lignes laser bleues pour un balayage standard + Extra 1 ligne laser bleue pour les zones difficiles d'accès + 7 lignes laser bleues supplémentaires pour un balayage fin
Classe légère		Classe 2 (sans danger pour les yeux)
Résolution		jusqu'à 0,02 mm
Précision		\"jusqu'à 0,025 mm\"
Précision volumétrique du système d'auto-positionnement (Avec traqueur)	9.6m³（3.5m）	0,060 mm/mètre
	17,6 m³ (4,2 m)	0,075 mm/mètre
Précision volumétrique + Prise de vue		0,044+0,015 mm/m
Distance de sécurité		350mm
Profondeur de champ		400mm
Système de positionnement des marqueurs - Mode de numérisation (Sans traqueur)	Précision volumétrique	0,02+0,03 mm/m
	\"Précision volumétrique+\" PhotoShot	0,02+0,015 mm/m
Marqueurs Positionnement System-Hole Flash Capture Mode (Sans Tracker)	Précision volumétrique	0,03+0,03 mm/m
	Précision volumétrique+ PhotoShot	0,03+0,015 mm/m
Poids		1,5 kg
Norme de connexion		USB 3.0
Température de fonctionnement		-20 ~ 40℃
\"Humidité de travail (sans condensation)\"		10% - 90%
Format d'exportation		.stl, .ply, .obj, .txt, .xyz, .asc.etc.personnalisable
Logiciels compatibles		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 et SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

\"HyperScan Plus\" \"Applications\"

\"1.\"Numérisation 3D sans fil pour la conception de l'industrie aérospatiale

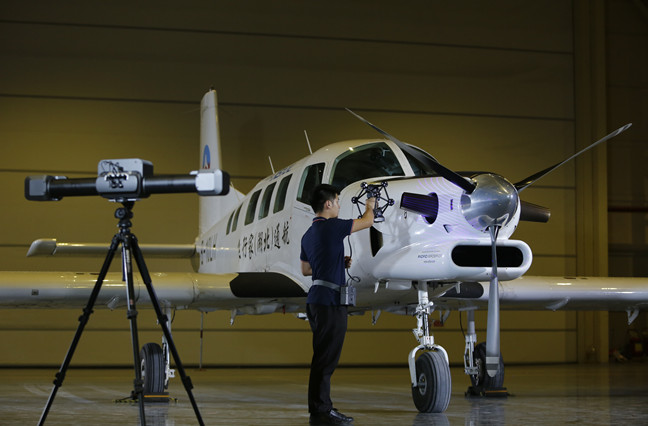

Numérisation 3D sans fil pour l'industrie aérospatiale

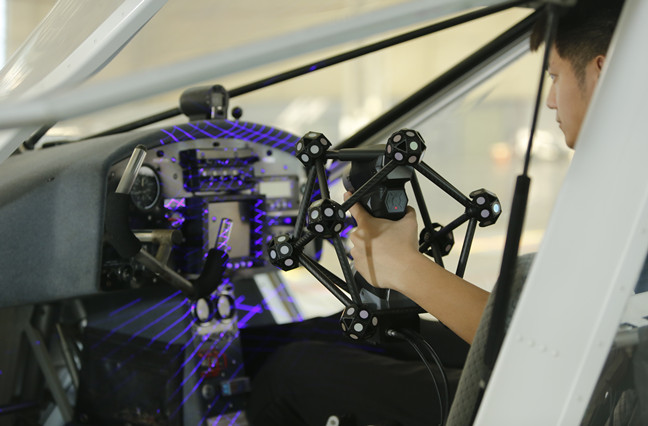

Numérisation 3D sans fil pour le processus de conception 3D

2.Ingénierie inverse des pièces automobiles

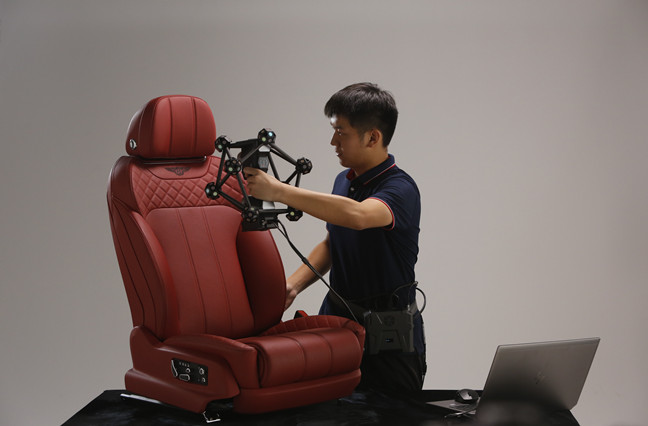

Ingénierie inverse des pièces automobiles

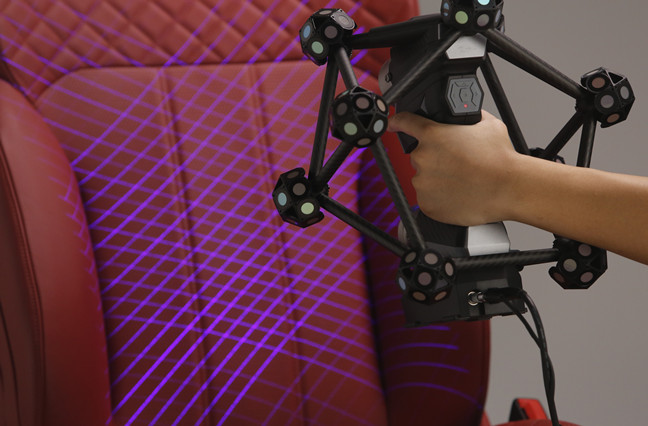

Numérisation 3D pour rétro-ingénierie de pièces automobiles

3. Inspection dimensionnelle 3D d'une pièce de machinerie de grande taille

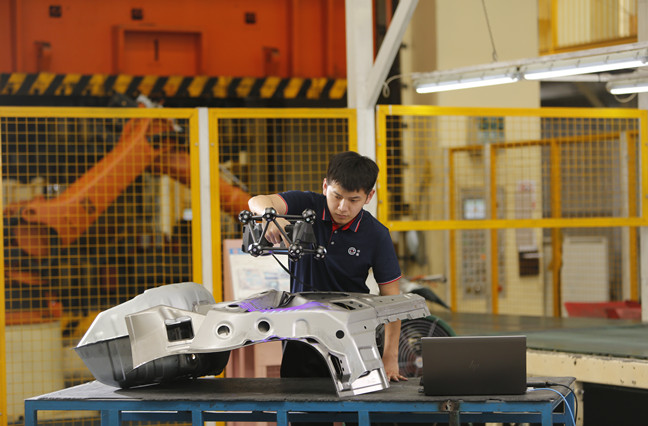

Inspection dimensionnelle 3D de pièces de grande machinerie

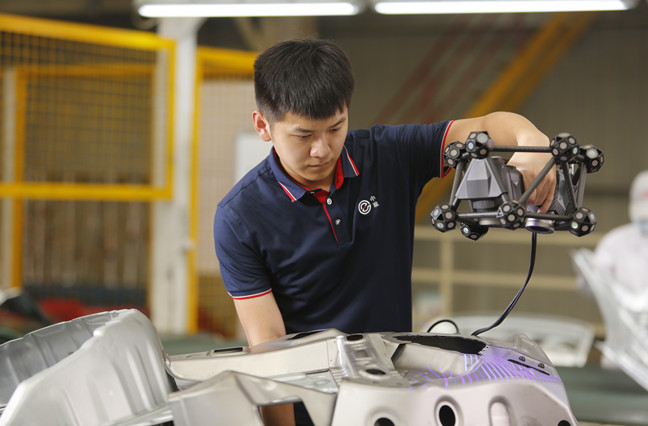

Numérisation 3D pour l'inspection de pièces de machines et le contrôle qualité

Nos avantages

L'innovation ne cesse jamais

scanner 3D à suivi optique avec numérisation 3D sans fil

Norme de qualité ISO

Scanner 3D de suivi optique avec mesure sans contact

Réseau de vente mondial

Scanner 3D à suivi optique pour l'inspection et le contrôle qualité

Assistance technique 24h/24 et 7j/7

Scanner 3D à suivi optique avec numérisation 3D à grande vitesse

Système de formation professionnelle

Nos services

Scanner laser 3D à suivi optique avec mesure sans contact

Spécifications techniques
\"Modèle\"	\"HyperScan Plus\"
Taux de mesure	Mode standard	\"2 100 000 mesures\/seconde\"
Mode fin	850 000 mesures/seconde
Zone de numérisation	jusqu'à 600 x 550 mm
Source laser	34 lignes laser bleues pour un balayage standard + Extra 1 ligne laser bleue pour les zones difficiles d'accès + 7 lignes laser bleues supplémentaires pour un balayage fin
Classe légère	Classe 2 (sans danger pour les yeux)
Résolution	jusqu'à 0,02 mm
Précision	\"jusqu'à 0,025 mm\"
Précision volumétrique du système d'auto-positionnement (Avec traqueur)	9.6m³（3.5m）	0,060 mm/mètre
17,6 m³ (4,2 m)	0,075 mm/mètre
Précision volumétrique + Prise de vue	0,044+0,015 mm/m
Distance de sécurité	350mm
Profondeur de champ	400mm
Système de positionnement des marqueurs - Mode de numérisation (Sans traqueur)	Précision volumétrique	0,02+0,03 mm/m
\"Précision volumétrique+\" PhotoShot	0,02+0,015 mm/m
Marqueurs Positionnement System-Hole Flash Capture Mode (Sans Tracker)	Précision volumétrique	0,03+0,03 mm/m
Précision volumétrique+ PhotoShot	0,03+0,015 mm/m
Poids	1,5 kg
Norme de connexion	USB 3.0
Température de fonctionnement	-20 ~ 40℃
\"Humidité de travail (sans condensation)\"	10% - 90%
Format d'exportation	.stl, .ply, .obj, .txt, .xyz, .asc.etc.personnalisable
Logiciels compatibles	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 et SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

AÉROSPATIAL

Prototypage rapide
Contrôle de qualité
(MRO) Usure et déchirure
Analyse
Aérodynamique
Analyse des contraintes
Recyclage OEM et pièces
\"Ingénierie inverse\"

AUTOMOBILE

Ingénierie inverse
Analyse des produits concurrentiels
Reconditionnement automobile
Personnalisation intérieure
Modélisation et conception

INDUSTRIE LOURDE

\"Contrôle de qualité\"
Ingénierie inverse
\"MRO et analyse d'usure\"
Conception et modification mécaniques/ d'outillage
Recyclage OEM et pièces

MOULER

Assemblée virtuelle
Ingénierie inverse
Contrôle de qualité
Analyse d'usure
Réparations et modifications personnalisées

PIÈCES DE COULÉE

Contrôle et inspection de la qualité des pièces brutes
Usinage Traitement Conception

CULTUREL

Relique culturelle
Art
\"Sculpture\"

CONSOMMABLE

Style du produit et inspection de la conception
Ingénierie inverse
Conception d'outillage
VR&RA

MÉDICAL

Conception et fabrication d'orthèses/prothèses
Surveillance des plaies
Spécimen biologique
Identification médicale

1.Q : C'est la première fois que j'achète le scanner laser 3D, est-il facile à utiliser ?

R : Oui !Nous pouvons fournir le manuel d'utilisation ou la vidéo pour le guidage.

S'il vous est difficile d'apprendre, nous pouvons également vous proposer facilement une formation en ligne via \\"Team Viewer\\" ou Skype.

2.Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes fabricant de scanners laser 3D professionnels de qualité métrologique.

3.Q : Puis-je visiter votre usine et où se trouve votre emplacement ?

R : Notre usine est basée à Wuhan, en Chine.

Pendant la période de pandémie de COVID-19, nous vous suggérons de rester en sécurité et nous pouvons organiser une réunion en ligne avec vous pour vous présenter notre entreprise et nos produits.

4.Q : Quel est votre MOQ ?

A : Notre MOQ est 1 ensemble.

5.Q : Quelle est votre méthode d'emballage et d'expédition ?

A : Le paquet de notre scanner laser 3D est 1 ensemble/valise, y compris l'unité principale du scanner et l'ensemble complet d'accessoires.

La méthode d'expédition est par avion express.
