Introduction
La technologie de numérisation laser révolutionne des secteurs comme l'architecture, la construction et l'arpentage. Mais jusqu’où un scanner laser peut-il vraiment aller ? Comprendre la portée d'un scanner est crucial pour choisir celui qui convient à votre projet.
Dans cet article, nous explorerons les différents types de scanners laser , ce qui affecte leur portée et leurs applications courantes. Vous apprendrez à choisir le scanner le mieux adapté à vos besoins.
Qu'est-ce qu'un scanner laser ?
Un scanner laser est un outil qui utilise des faisceaux laser pour capturer des données tridimensionnelles sur des objets et des environnements. L'appareil mesure les distances en émettant des impulsions laser et en calculant le temps qu'il leur faut pour revenir après avoir heurté un objet. Ce processus aboutit à un nuage de points 3D qui représente avec précision la zone ou l'objet numérisé. Les scanners laser peuvent capturer un large éventail de surfaces et de structures, depuis les petites pièces de fabrication industrielle jusqu'aux terrains à grande échelle lors de l'arpentage.
Les scanners laser sont disponibles en différents types, chacun étant conçu pour répondre à des besoins spécifiques en fonction de facteurs tels que la portée, la précision et la nature de l'environnement analysé. La capacité de mesurer des distances sur différentes plages est cruciale pour des secteurs tels que la construction, l'architecture, l'archéologie et la cartographie géospatiale.
Types de scanners laser
Scanners laser à courte portée
Les scanners laser à courte portée sont généralement utilisés pour numériser en détail de petits objets ou zones. Ces scanners sont souvent utilisés dans des applications telles que le contrôle qualité, la rétro-ingénierie et le design industriel. Ils utilisent des méthodes de triangulation dans lesquelles un faisceau laser est projeté sur un objet et la réflexion est capturée par une caméra positionnée à une distance connue de la source laser. La portée typique de ces scanners est comprise entre 0,1 et 5 mètres.
Ces scanners sont idéaux pour capturer de petits objets avec beaucoup de détails, mais ne conviennent pas aux environnements ou aux objets plus grands.
Scanners laser à moyenne portée
Les scanners laser à moyenne portée sont utilisés pour capturer des zones ou des objets plus grands. Ils sont couramment utilisés dans les industries automobile et aérospatiale, ainsi que dans l’architecture et la construction. Ces scanners utilisent généralement la technologie de temps de vol (TOF), dans laquelle le scanner mesure le temps nécessaire à une impulsion laser pour se déplacer vers l'objet et revenir. Les scanners à moyenne portée peuvent couvrir des distances allant de quelques mètres à environ 50 mètres.
Ces scanners offrent un équilibre entre portée et détail, ce qui les rend parfaits pour numériser des composants plus grands ou des sections de bâtiments.
Scanners laser longue portée
Les scanners laser longue portée sont conçus pour des applications à grande échelle telles que l'arpentage, l'exploitation minière et la cartographie topographique. Ces scanners sont équipés de lasers puissants et d’une technologie avancée pour capturer avec précision des données de plusieurs centaines de mètres à plusieurs kilomètres. Ils utilisent souvent la technologie du temps de vol ou la technologie du déphasage, qui permet des mesures précises sur de longues distances. Les scanners longue portée sont essentiels pour capturer de vastes terrains ou de grandes infrastructures comme des ponts et des autoroutes.
Ces scanners sont inestimables pour les projets qui nécessitent des données provenant d'une vaste zone géographique ou qui doivent couvrir de longues distances.

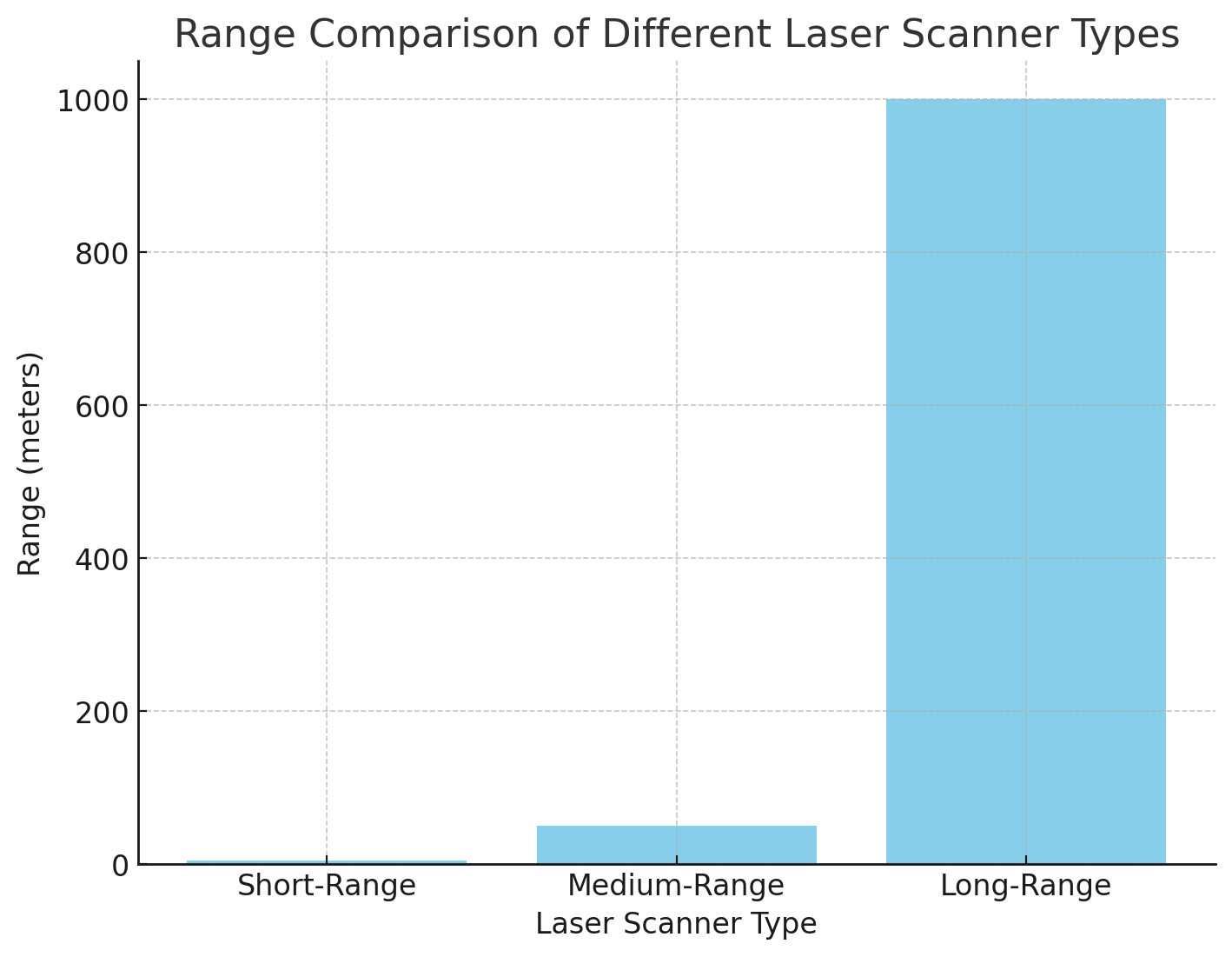

Type de scanner | Gamme | Applications courantes |
Scanner 3D à courte portée | 0,1 à 5 mètres | Contrôle qualité, rétro-ingénierie, numérisation de petits objets |
Scanner 3D moyenne portée | Jusqu'à 50 mètres | Automobile, aérospatiale, architecture |
Scanner 3D longue portée | Jusqu'à plusieurs kilomètres | Arpentage, exploitation minière, cartographie topographique |
Scanner 3D portable | 0,1 à 3 mètres | Numérisation de petits objets, détails complexes |
Scanner 3D terrestre | Jusqu'à 1 kilomètre ou plus | Numérisation extérieure à grande échelle |
Scanner aérien et mobile | Jusqu'à plusieurs kilomètres | Drones ou véhicules pour une capture rapide des données |
Facteurs affectant la portée du scanner laser
Puissance laser et longueur d'onde
La puissance et la longueur d'onde d'un laser ont un impact significatif sur la portée d'un scanner laser. Les lasers de plus grande puissance peuvent parcourir de plus longues distances et pénétrer plus profondément dans les surfaces. De plus, la longueur d’onde du laser joue un rôle dans la façon dont il interagit avec différentes surfaces. Par exemple, les lasers de longueur d’onde plus courte peuvent être absorbés par certains matériaux, limitant ainsi leur portée.
Réflectivité de la surface
La réflectivité de la surface numérisée est un autre facteur pouvant affecter la portée du scanner. Les surfaces hautement réfléchissantes, telles que les métaux ou les matériaux brillants, peuvent être numérisées à de plus grandes distances que les surfaces sombres et mates, qui absorbent davantage de lumière laser. Cela peut influencer la capacité du scanner à capturer des données précises, en particulier sur de longues distances.
Conditions environnementales
Les facteurs environnementaux, notamment l'éclairage, les conditions météorologiques et atmosphériques, peuvent tous avoir un impact sur les performances d'un scanner laser. Par exemple, la lumière du soleil peut interférer avec le faisceau laser, réduisant ainsi la portée de balayage efficace. De même, la pluie, le brouillard ou la poussière peuvent disperser la lumière laser et entraîner une diminution des performances de numérisation. Il est essentiel de prendre en compte ces facteurs lors de la sélection d'un scanner pour les environnements extérieurs ou difficiles.
Exigences de résolution et de précision
Bien que la portée de numérisation soit importante, la résolution et la précision de la numérisation sont également des facteurs critiques. Dans certains cas, pour atteindre une précision élevée, il peut être nécessaire de scanner à des distances plus courtes afin de garantir que les détails les plus fins d'un objet ou d'un environnement sont capturés. Cela peut limiter la portée efficace d'un scanner en fonction des exigences de précision de l'application.
Facteur | Impact sur la portée |
Puissance laser et longueur d'onde | Une puissance plus élevée permet des distances de numérisation plus longues. La longueur d'onde affecte la capacité du laser à pénétrer certaines surfaces. |
Réflectivité de la surface | Les surfaces hautement réfléchissantes (par exemple les métaux) permettent des portées de numérisation plus longues que les surfaces mates ou sombres. |
Conditions environnementales | Les conditions météorologiques comme le brouillard, la pluie ou la lumière du soleil peuvent réduire la portée effective du scanner. |
Résolution et précision | Une précision plus élevée réduit souvent la portée effective. Pour garantir la précision, les scanners devront peut-être fonctionner à des distances plus courtes. |
Gammes typiques de scanners laser

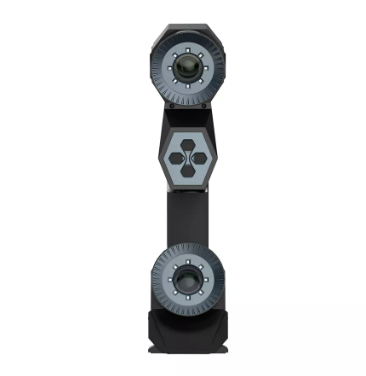

Scanners laser 3D portables
Les scanners laser 3D portables sont des appareils portables idéaux pour numériser des objets de petite à moyenne taille. Ces scanners ont généralement une portée de 0,1 à 3 mètres, ce qui les rend adaptés à l'analyse détaillée de composants individuels ou de petits objets. Ils sont couramment utilisés dans l’ingénierie inverse, l’inspection industrielle et le contrôle qualité.
Scanners laser stationnaires
Les scanners laser fixes sont fixes et utilisés pour numériser des zones ou des objets plus grands. Ces scanners peuvent être classés en scanners à courte, moyenne et longue portée. Les scanners à courte portée scannent généralement jusqu'à 5 mètres, tandis que les scanners à moyenne portée peuvent capturer des données jusqu'à 50 mètres. Les scanners stationnaires longue portée peuvent scanner jusqu'à plusieurs centaines de mètres, ce qui est idéal pour les projets à grande échelle ou les tâches d'arpentage.
Scanners laser terrestres
Les scanners laser terrestres sont conçus pour étudier des environnements à grande échelle tels que les villes, les terrains et les chantiers de construction. Ces scanners peuvent avoir une portée supérieure à 1 kilomètre et sont souvent utilisés pour capturer des données provenant d'environnements extérieurs étendus. Ils utilisent des lasers puissants et des technologies de numérisation avancées pour fournir des mesures précises sur de vastes distances.
Scanners laser aériens et mobiles
Les scanners laser aériens, souvent montés sur des drones, et les scanners laser mobiles, généralement montés sur des véhicules, sont utilisés pour une numérisation rapide sur de vastes zones. Ces scanners peuvent parcourir plusieurs kilomètres selon l'altitude et la vitesse de la plateforme. Ils sont largement utilisés pour la cartographie topographique, l’arpentage et l’analyse des grandes infrastructures.
Applications et exigences de gamme
Arpentage et cartographie géospatiale
L'arpentage et la cartographie géospatiale nécessitent des scanners à longue portée capables de capturer de vastes terrains ou structures. Un scanner laser typique à cet effet nécessite une portée d'au moins 100 mètres, mais dans certains cas, des scanners capables de plusieurs kilomètres sont utilisés. Ces scanners sont essentiels pour créer des cartes détaillées, effectuer des levés terrestres et surveiller les changements géographiques.
Architecture et construction
En architecture et en construction, les scanners laser sont utilisés pour capturer les dimensions des bâtiments, des sites et des infrastructures. Pour ces applications, des scanners d'une portée allant de 5 mètres à plus de 100 mètres sont souvent utilisés. Ces scanners fournissent des données détaillées pour faciliter la planification, la conception et la documentation structurelle du projet.
Industries automobile et aérospatiale
Les industries automobile et aérospatiale utilisent souvent des scanners laser pour des tâches telles que le contrôle qualité, la rétro-ingénierie et l'ajustement de composants. Ces industries nécessitent généralement des scanners d'une portée comprise entre 0,1 et 30 mètres, car l'accent est généralement mis sur une inspection détaillée plutôt que sur une numérisation à longue portée.
Application | Plage requise | Type de scanner typique |
Arpentage et cartographie géospatiale | 100 mètres à plusieurs kilomètres | Scanner 3D longue portée |
Architecture et construction | 5 à 100 mètres | Scanners 3D stationnaires |
Automobile et aérospatiale | 0,1 à 30 mètres | Scanners 3D portables ou moyenne portée |
Comment choisir le bon scanner laser en fonction de la portée
Lors de la sélection d'un scanner laser, il est important de prendre en compte plusieurs facteurs tels que la taille de l'objet ou de la zone numérisée, le niveau de détail requis et l'environnement. Pour les grands projets extérieurs, les scanners à longue portée sont idéaux, tandis que pour les inspections détaillées, les scanners à courte ou moyenne portée peuvent être plus adaptés. Comprendre les exigences de la gamme et les faire correspondre au type de scanner approprié est crucial pour garantir que le projet est réalisé de manière efficace et précise.
Type de scanner | Gamme | Cas d'utilisation courants | Précision typique |
Scanner à courte portée | 0,1 à 5 mètres | Numérisation de petits objets, inspections détaillées | Haute précision, distance limitée |
Scanner à moyenne portée | Jusqu'à 50 mètres | Automobile, aérospatiale, architecture | Précision modérée, portée modérée |
Scanner longue portée | Jusqu'à plusieurs kilomètres | Levés à grande échelle, cartographie topographique | Précision inférieure sur de longues distances |
Conclusion
La portée d'un scanner laser est cruciale pour déterminer son application. Les scanners à courte portée sont parfaits pour l'inspection de petits objets, tandis que les scanners à longue portée sont nécessaires pour les projets à grande échelle comme l'arpentage. Comprendre les facteurs de portée et sélectionner le bon scanner garantit que les entreprises utilisent le meilleur outil. À mesure que la technologie progresse, la portée et la précision des scanners continueront de s'améliorer. Pour les besoins haut de gamme, les produits d'entreprises comme ZG Technology offrent des solutions de mesure précises qui ajoutent une valeur significative aux projets.
FAQ
Q : Jusqu’où un scanner laser 3D peut-il numériser ?
R : La portée d'un scanner laser 3D dépend de son type. Les scanners à courte portée peuvent capturer des données jusqu'à 5 mètres, tandis que les modèles à longue portée peuvent scanner jusqu'à plusieurs kilomètres.
Q : Quels facteurs affectent la portée d'un scanner laser 3D ?
R : Les facteurs incluent la puissance du laser, la réflectivité de la surface, les conditions environnementales et la résolution du scanner. Ces éléments influencent tous la mesure dans laquelle un scanner peut capturer efficacement les données.
Q : Un scanner laser 3D peut-il être utilisé pour la cartographie à grande échelle ?
R : Oui, les scanners laser 3D longue portée sont idéaux pour les applications à grande échelle telles que l'arpentage et la cartographie topographique, avec des portées allant jusqu'à plusieurs kilomètres.
Q : Quelle est la gamme typique de scanners laser 3D portables ?
R : Les scanners laser 3D portables ont généralement une portée de 0,1 à 3 mètres, ce qui les rend adaptés à la numérisation de petits objets et aux inspections détaillées.
Q : Comment les différents scanners laser 3D se comparent-ils en termes de portée ?
R : Les scanners à courte portée sont efficaces pour les gros plans, tandis que les scanners laser 3D à moyenne et longue portée sont nécessaires pour capturer des environnements plus vastes, tels que des structures architecturales et des terrains extérieurs.
