Hyperscan DX Suivi optique Scanner 3D Laser avec modes de travail à double fabricant

Le scanner 3D à suivi optique intelligent, HyperScan DX, adopte la technologie laser rouge avec plusieurs modes de travail.Le mode de balayage standard est équipé de 26 lignes laser rouges avec une vitesse de balayage allant jusqu'à 1 340 000 mesures/s, ce qui améliore considérablement l'efficacité du balayage ;Le mode de balayage à une seule ligne supplémentaire peut bien mesurer la zone difficile à atteindre.

L'HyperScan DX peut fonctionner avec le suivi optique du tracker et ne nécessite aucun marqueur sur la surface des pièces, il peut également numériser avec des marqueurs sur la surface des pièces, sans avoir besoin de tracker.

caractéristiques du produit

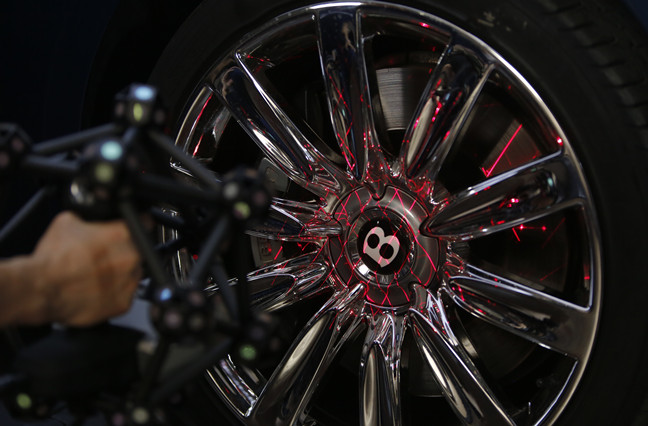

Scanner 3D de suivi optique à grande vitesse

Vitesse de numérisation élevée

Vitesse de numérisation jusqu'à 1 340 000 mesures/s avec 26 lignes laser

Zone de numérisation jusqu'à 550 x 500 mm

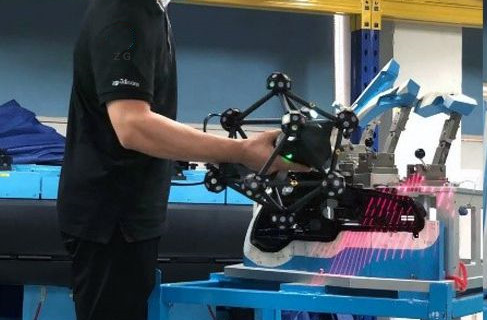

Numérisation sans marqueur

Numérisation sans marqueur avec système de suivi optique

Gagnez du temps en plaçant des marqueurs pour les gros objets

Scanner 3D Optical Tracking avec module sans fil

Connexion sans fil

Fonctionne avec ZGFreeBox-S et ZGFreeBox-T pour la numérisation sans fil

Déplacez-vous librement sans déranger les câbles

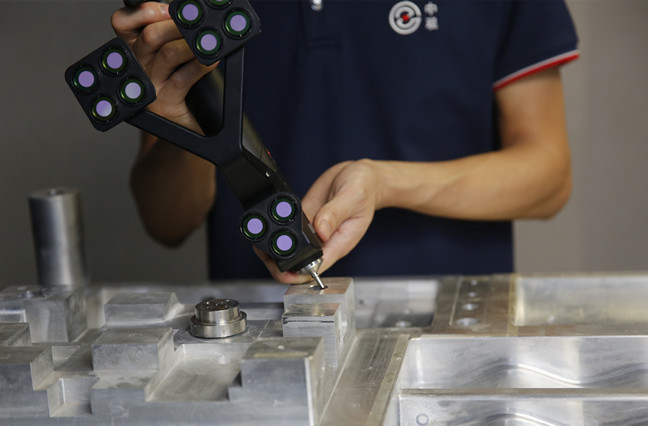

Compatible avec la MMT portable

Intégrez le balayage et le palpage de qualité métrologique avec un seul système de suivi

Spécifications techniques
Modèle		HyperScan DX
Taux de mesure		1.340.000 mesures/seconde
Zone de numérisation		jusqu'à 550 x 500 mm
Source laser		26 lignes laser rouges pour la numérisation standard + 1 ligne laser rouge supplémentaire pour les zones difficiles à atteindre
Classe légère		Classe 2 (Sécuritaire pour les yeux)
Résolution		jusqu'à 0,02 mm
Précision		jusqu'à 0,025 mm
Précision volumétrique du système d'auto-positionnement (Avec traqueur)	9,6 m³（3,5 m）	0.064mm/m
	17,6 m³（4,2 m）	0.078mm/m
Précision volumétrique + PhotoShot		0.044+0.015mm/m
Distance de sécurité		350 mm
Profondeur de champ		400 mm
Mode de balayage du système de positionnement des marqueurs Sans traqueur)	Précision volumétrique	0.02+0.035mm/m
	Précision volumétrique+ PhotoShot	0.02+0.015mm/m
Poids		1,5 kg
Norme de connexion		USB 3.0
Température de fonctionnement		-20 ~ 40℃
Humidité de travail (sans condensation)		10% - 90%
Format d'exportation		.stl, .ply, .obj, .txt, .xyz, .asc.etc. personnalisable
Logiciels compatibles		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 et SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

HyperScan DXApplications

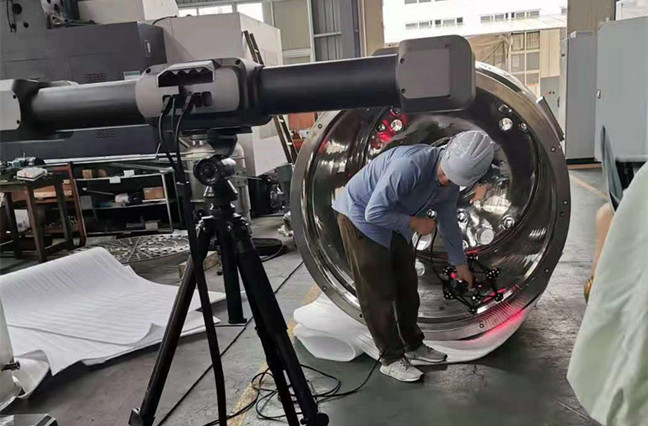

1. Inspection de maintenance, de réparation et de révision des tubes

Scanner 3D à suivi optique pour la maintenance, la réparation et la révision des équipements

Numérisation 3D avec suivi optique pour inspection

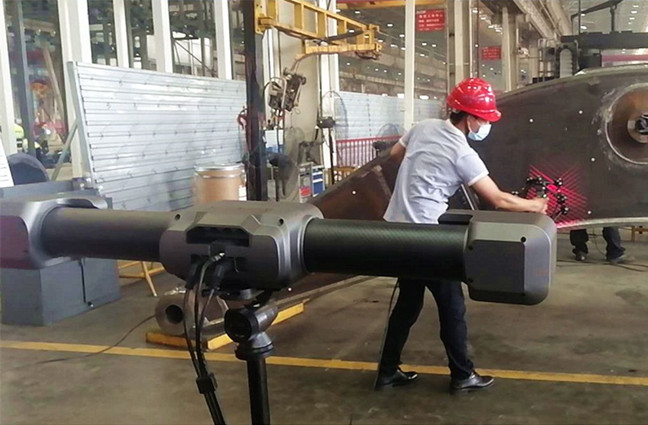

2.Numérisation de pièces de grands équipements de fabrication sans marqueurs

Numérisation optique 3D pour l'inspection de gros équipements

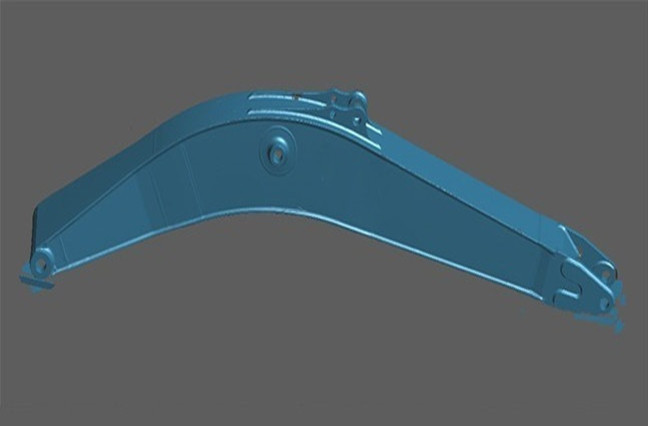

Scanner 3D à suivi optique avec numérisation sans marqueur

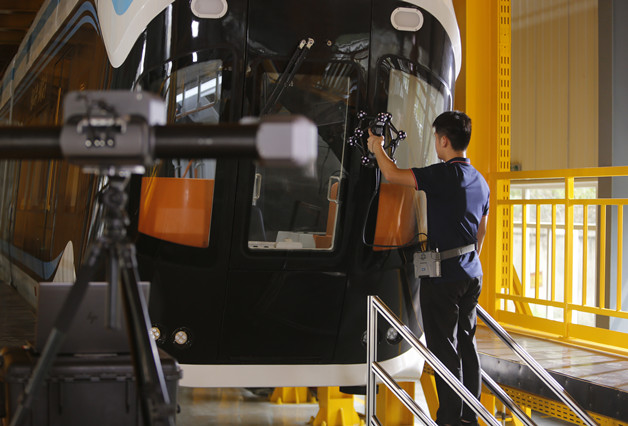

3. Numérisation 3D pour la conception inversée des trains à grande vitesse

Numérisation 3D avec suivi optique pour la conception inversée

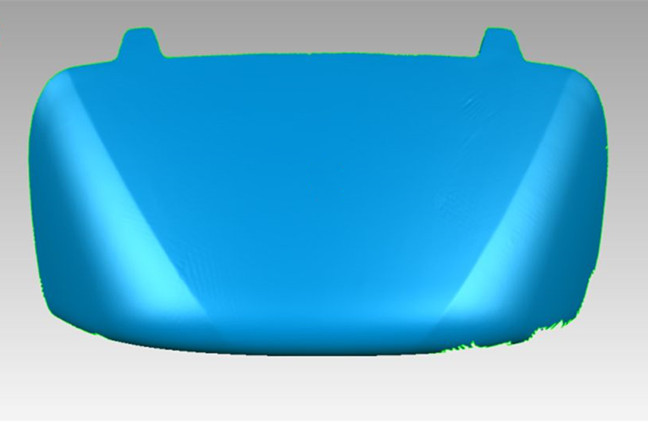

Numérisation 3D avec suivi optique pour l'industrie du transport ferroviaire

Nos avantages

Scanner 3D de suivi optique

L'innovation ne cesse jamais

Scanner laser 3D à suivi optique

Qualité de la norme ISO

Scanner 3D de suivi optique pour l'inspection de la qualité

Réseau de vente mondial

Scanner 3D à suivi optique pour la rétro-ingénierie

Assistance technique 24h/24 et 7j/7

Scanner 3D à suivi optique avec numérisation sans marqueur

Système de formation professionnelle

Nos services

Scanner 3D à suivi optique avec balayage sans marqueur et positionnement des marqueurs

Spécifications techniques
Modèle	HyperScan DX
Taux de mesure	1.340.000 mesures/seconde
Zone de numérisation	jusqu'à 550 x 500 mm
Source laser	26 lignes laser rouges pour la numérisation standard + 1 ligne laser rouge supplémentaire pour les zones difficiles à atteindre
Classe légère	Classe 2 (Sécuritaire pour les yeux)
Résolution	jusqu'à 0,02 mm
Précision	jusqu'à 0,025 mm
Précision volumétrique du système d'auto-positionnement (Avec traqueur)	9,6 m³（3,5 m）	0.064mm/m
17,6 m³（4,2 m）	0.078mm/m
Précision volumétrique + PhotoShot	0.044+0.015mm/m
Distance de sécurité	350 mm
Profondeur de champ	400 mm
Mode de balayage du système de positionnement des marqueurs Sans traqueur)	Précision volumétrique	0.02+0.035mm/m
Précision volumétrique+ PhotoShot	0.02+0.015mm/m
Poids	1,5 kg
Norme de connexion	USB 3.0
Température de fonctionnement	-20 ~ 40℃
Humidité de travail (sans condensation)	10% - 90%
Format d'exportation	.stl, .ply, .obj, .txt, .xyz, .asc.etc. personnalisable
Logiciels compatibles	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 et SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX et Solid Edge) etc.

AÉROSPATIAL

Prototypage rapide
Contrôle de qualité
(MRO) Usure et déchirure
Analyse
Aérodynamique
Analyse des contraintes
OEM et recyclage de pièces
Ingénierie inverse

AUTOMOBILE

Ingénierie inverse
Analyse de produits concurrentiels
Remballage automobile
Personnalisation intérieure
Modélisation et conception

INDUSTRIE LOURDE

Contrôle de qualité
Ingénierie inverse
MRO et analyse d'usure
Conception et modification mécanique/outillage
OEM et recyclage de pièces

MOULER

Assemblage virtuel
Ingénierie inverse
Contrôle de qualité
Analyse de l'usure
Réparations et modifications personnalisées

PIÈCES DE COULÉE

Contrôle et inspection de la qualité des pièces brutes
Usinage Traitement Conception

CULTUREL

Relique culturelle
Art
Sculpture

CONSOMMABLE

Stylisme du produit et inspection de la conception
Ingénierie inverse
Conception d'outillage
VR&AR

MÉDICAL

Conception et fabrication d'orthèses/prothèses
Surveillance des plaies
Spécimen Biologique
Identification médicale

1.Q : C'est la première fois que j'achète le scanner laser 3D, est-il facile à utiliser ?

R : Oui !Nous pouvons fournir le manuel d'utilisation ou la vidéo pour le guidage.

S'il vous est difficile d'apprendre, nous pouvons également proposer une formation en ligne par \\"Team Viewer\\" ou Skype facilement.

2.Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes un fabricant de scanners laser 3D de qualité métrologique.

3.Q : puis-je visiter votre usine et où est votre emplacement ?

R : Notre usine est basée à Wuhan, en Chine.

Pendant la période de pandémie de COVID-19, nous vous suggérons de rester en sécurité et nous pouvons organiser une réunion en ligne avec vous pour vous présenter notre entreprise et nos produits.

4.Q : quel est votre MOQ ?

A : Notre MOQ est 1 ensemble.

5.Q : Quelle est votre méthode d'emballage et d'expédition ?

R : L'emballage de notre scanner laser 3D comprend 1 ensemble/valise, comprenant l'unité principale du scanner et un ensemble complet d'accessoires.

La méthode d'expédition est par avion express.
