Introduction
Vous êtes-vous déjà demandé comment le monde physique peut être transformé en un modèle numérique 3D ? La numérisation 3D est la réponse et révolutionne les secteurs de la santé au divertissement. Dans cet article, nous explorerons comment les numérisations 3D sont effectuées, en nous concentrant sur le scanner laser 3D , un outil puissant à l'origine de ces transformations numériques.
Vous découvrirez les différentes méthodes de numérisation, leurs applications et comment cette technologie façonne l'avenir de la conception et de l'innovation. Qu'est-ce que la numérisation 3D ?
Définition et concepts clés
À la base, la numérisation 3D est le processus de capture de la forme, de la taille et de la texture d'un objet dans un format numérique. À l'aide d'un appareil de numérisation, les capteurs collectent des données sur la surface de l'objet, qui sont ensuite converties en modèle 3D. Ce modèle peut être utilisé dans diverses applications, notamment l'impression 3D, la réalité virtuelle, la réalité augmentée (AR), etc.
La numérisation 3D fournit une représentation numérique capable de reproduire avec précision les propriétés physiques de l'objet. Cela en fait un outil puissant pour les concepteurs, les ingénieurs et les créateurs qui ont besoin de modèles précis d'objets du monde réel pour un traitement ou une analyse ultérieurs.
Comment fonctionne la numérisation 3D ?
La numérisation 3D fonctionne en capturant des données de surface détaillées à l'aide d'outils et de technologies spécialisés. Le scanner émet un signal, généralement un laser ou une lumière structurée, qui rebondit sur l'objet et revient au capteur. Ces données sont utilisées pour calculer la distance et les détails de la surface, créant ainsi un « nuage de points » de l'objet. Plusieurs numérisations sous différents angles sont souvent nécessaires pour capturer toutes les dimensions de l'objet.
Les capteurs et les caméras jouent un rôle essentiel dans la collecte d'informations sur la profondeur, la couleur et la géométrie. Les données collectées sont ensuite traitées pour créer un modèle numérique 3D. Ces modèles sont généralement affichés dans un programme de conception assistée par ordinateur (CAO), qui peut être modifié ou affiné davantage.

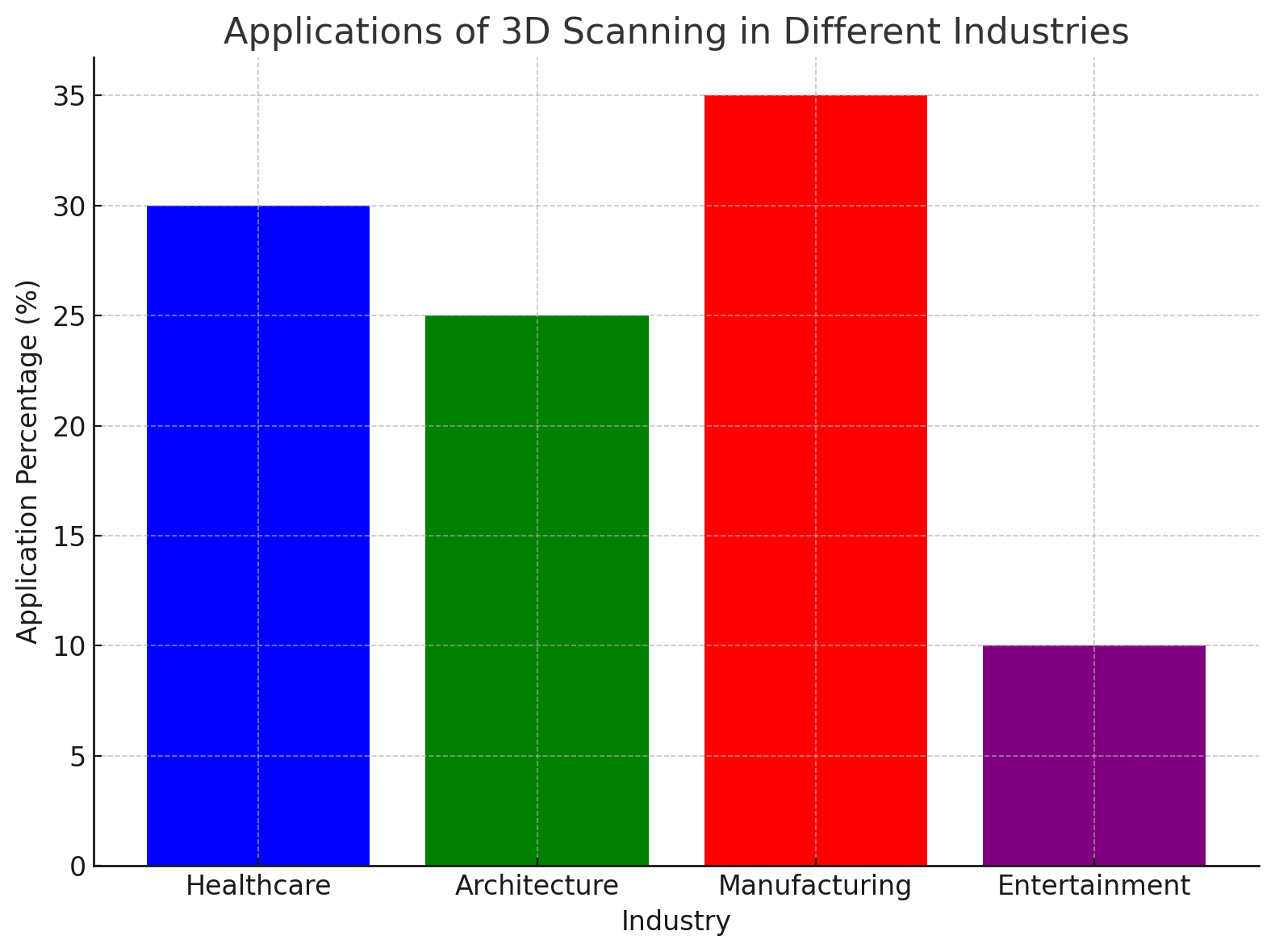

Applications de la numérisation 3D
La numérisation 3D est devenue un outil précieux dans divers secteurs :
● Santé : pour créer des prothèses et des implants médicaux personnalisés, la numérisation 3D garantit un ajustement et une fonctionnalité précis.
● Jeux et animation : en VR et AR, les numérisations 3D d'objets ou de personnages du monde réel améliorent le réalisme des environnements numériques.
● Ingénierie et fabrication : les entreprises utilisent la numérisation 3D pour l'ingénierie inverse, le contrôle qualité et la conception de produits, garantissant ainsi la précision des processus de production.
● Préservation et archéologie : la numérisation 3D contribue à préserver le patrimoine culturel en créant des répliques numériques détaillées d'objets et de monuments historiques.
Industrie | Application | Avantage |
Soins de santé | Prothèses sur mesure, planification chirurgicale | Des solutions précises et personnalisées |
Architecture | Scans de bâtiments, projets de rénovation | Mesures et conception précises |
Fabrication | Conception des produits, contrôle qualité | Prototypage rapide, réplication précise |
Divertissement | Jeux vidéo, modélisation VR | Environnements et avatars réalistes |
Le processus de numérisation 3D
Préparation d'un scan 3D
Le succès d’un scan 3D repose en grande partie sur la préparation. Avant de numériser un objet, l’environnement doit être soigneusement configuré pour optimiser la qualité de la numérisation. L'objet doit être propre, exempt de poussière ou de débris et placé dans une position stable pour éviter toute distorsion lors de la numérisation. Pour les objets présentant des surfaces brillantes ou réfléchissantes, il peut être nécessaire d'appliquer un revêtement mat ou d'utiliser une méthode de numérisation différente pour éviter que les reflets n'interfèrent avec le processus.
L'éclairage est une autre considération importante. Un éclairage approprié garantit que les capteurs du scanner peuvent détecter des détails précis de la surface sans créer d'ombres dures. Un environnement bien éclairé aide le scanner à capturer les données sous tous les angles, ce qui permet d'obtenir un modèle 3D plus précis.
Scanner l'objet
Une fois la préparation terminée, le processus de numérisation commence. Il existe différentes techniques utilisées pour la numérisation 3D, notamment les scanners laser 3D, la photogrammétrie et la numérisation à lumière structurée.
● Numérisation laser 3D : un scanner laser 3D fonctionne en émettant un faisceau laser sur la surface de l'objet. Le scanner mesure ensuite le temps nécessaire au laser pour rebondir, capturant des données précises de distance et de géométrie. Cette méthode est idéale pour capturer des niveaux de détail élevés, même pour des formes complexes.
● Photogrammétrie : Cette méthode consiste à prendre plusieurs photographies de l'objet sous différents angles. Le logiciel assemble ces images pour créer un modèle 3D.
● Balayage de lumière structurée : cette technique utilise un projecteur pour projeter des motifs lumineux sur l'objet. Les distorsions de ces motifs sont capturées par une caméra pour générer un modèle 3D.
Bien que les scanners laser 3D soient plus précis et puissent traiter des objets complexes, la photogrammétrie et le balayage à lumière structurée peuvent également être utiles selon l'application.
Traitement des données numérisées
Une fois la numérisation terminée, les données collectées doivent être traitées pour créer un modèle 3D utilisable. Ce processus implique de nettoyer les données pour supprimer les erreurs ou les doublons, d'aligner différentes analyses et d'affiner le modèle pour le rendre fluide et précis. Les données brutes du nuage de points sont transformées en un maillage, et le modèle est ensuite optimisé pour l'utilisation prévue.
Les données sont souvent exportées dans différents formats de fichiers tels que STL, OBJ ou PLY, en fonction de l'utilisation du modèle. Par exemple, les fichiers STL sont couramment utilisés pour l'impression 3D, tandis que les fichiers OBJ sont populaires pour les environnements virtuels.
Comprendre la numérisation laser 3D
Qu'est-ce qu'un scanner laser 3D ?
Un scanner laser 3D est un outil sophistiqué qui capture la géométrie d'un objet à l'aide de faisceaux laser. Cette technologie est largement utilisée pour sa précision dans la création de modèles 3D très détaillés. Contrairement à d'autres méthodes, les scanners laser 3D sont capables de capturer la forme et la taille des objets avec une grande précision, même dans des environnements difficiles ou avec des conceptions complexes.
Le scanner envoie des faisceaux laser qui se reflètent sur la surface de l'objet et reviennent au capteur. En mesurant le temps nécessaire au retour du laser, le scanner calcule la distance et crée un nuage de points. Ce nuage de points est ensuite transformé en un modèle 3D, qui peut être utilisé à des fins d'analyse, de conception ou de réplication.
La science derrière la numérisation laser
La technologie de base derrière les scanners laser 3D implique la triangulation laser ou le temps de vol. Ces méthodes permettent au scanner de mesurer des distances avec une précision incroyable. Les faisceaux laser balayent la surface et la lumière réfléchie est mesurée pour créer une représentation numérique exacte de la géométrie de l'objet. Certains scanners laser 3D capturent également des données de couleur, permettant ainsi de créer des modèles plus réalistes.
En combinant plusieurs numérisations sous différents angles, le scanner peut créer un modèle 3D complet qui reflète tous les détails de l'objet. Ce processus est très précis et rapide, ce qui fait des scanners laser 3D le choix privilégié pour de nombreuses industries.
Modèle | Précision | Zone de numérisation | Vitesse de numérisation | Gamme de prix |
Modèle A | 0,1 mm | 3x3 mètres | 1 minute par analyse | 5 000 $ - 7 000 $ |
Modèle B | 0,05 mm | 5x5 mètres | 2 minutes par analyse | 10 000 $ - 15 000 $ |
Modèle C | 0,2 mm | 2x2 mètres | 30 secondes par analyse | 2 000 $ - 4 000 $ |
Applications des scanners laser 3D
Les scanners laser 3D ont de nombreuses applications dans tous les secteurs :
● Architecture : pour capturer les conditions telles que construites, permettant des mesures précises pour les rénovations ou les restaurations.
● Conception de produits : les ingénieurs utilisent des scanners laser 3D pour créer des modèles détaillés de prototypes à des fins de test et de production.
● Ingénierie inverse : les scanners laser 3D sont utilisés pour reproduire des pièces ou des composants lorsque les fichiers de conception d'origine ne sont pas disponibles.
● Préservation historique : les musées et les sites historiques utilisent la numérisation 3D pour créer des répliques numériques d'objets et de bâtiments, les préservant ainsi pour les générations futures.
Comment réaliser un scan 3D avec votre smartphone
Utiliser des applications de numérisation 3D
Grâce aux progrès de la technologie des smartphones, de nombreuses applications permettent désormais aux utilisateurs d'effectuer une numérisation 3D de base à l'aide de l'appareil photo et des capteurs du téléphone. Bien que les applications de numérisation 3D pour smartphone ne soient pas aussi précises que les scanners laser 3D professionnels, elles offrent un moyen pratique et accessible de créer des modèles 3D simples. Des applications populaires comme Trnio et Qlone permettent aux utilisateurs de capturer des objets en prenant plusieurs photos sous différents angles et en les assemblant pour former un modèle 3D.
Ces applications fonctionnent sur un principe similaire à la photogrammétrie mais utilisent l'appareil photo et la puissance de traitement du smartphone pour créer le modèle. Bien qu'il ne soit pas aussi précis qu'un scanner laser 3D, il reste un outil utile pour numériser rapidement des objets.
Conseils pour de meilleurs résultats de numérisation
Pour ceux qui utilisent un smartphone pour scanner des objets, voici quelques conseils pour améliorer vos résultats :
● Assurer un bon éclairage pour réduire les ombres et améliorer les détails de la surface.
● Maintenez une distance constante par rapport à l'objet pendant la numérisation.
● Évitez de numériser des surfaces réfléchissantes ou transparentes, car elles peuvent provoquer des erreurs lors de la numérisation.
Limites de la numérisation 3D sur smartphone
La numérisation sur smartphone a ses limites, notamment en termes de précision et de détails. Contrairement aux scanners laser 3D, les smartphones ont du mal à capturer des formes complexes ou des objets aux textures complexes. De plus, le processus de numérisation peut prendre plus de temps et le modèle final peut nécessiter davantage de modifications.
Si vous avez besoin d'une haute précision pour des applications professionnelles, il est préférable d'investir dans un scanner laser 3D. Cependant, pour des analyses occasionnelles ou rapides, les smartphones peuvent toujours constituer une option viable.
Que se passe-t-il après le scan ?
Traitement et raffinement des données
Une fois l’analyse terminée, les données brutes subissent plusieurs étapes de traitement pour affiner le modèle. Cela inclut la suppression du bruit, l’alignement des différents scans et la correction de tout désalignement ou distorsion. Le résultat est un modèle 3D propre et optimisé qui peut être utilisé pour l'impression 3D, les simulations virtuelles ou les applications de conception.
Exportation et utilisation du scan 3D
Après traitement, le modèle 3D peut être exporté dans différents formats, tels que STL, OBJ ou PLY, selon l'utilisation prévue. Par exemple, STL est idéal pour l'impression 3D, tandis que les fichiers OBJ sont plus couramment utilisés pour les applications de réalité virtuelle (VR) et de conception assistée par ordinateur (CAO). Le modèle peut ensuite être intégré dans différents workflows, que ce soit pour le prototypage, la conception ou les environnements numériques.
L'avenir de la numérisation 3D et de la technologie laser
À mesure que la technologie continue d’évoluer, la numérisation 3D devient plus rapide, plus abordable et plus accessible. Les scanners laser 3D sont à l'avant-garde de cette révolution, avec les progrès logiciels et matériels qui les rendent plus efficaces et capables de capturer des détails encore plus fins. L’avenir offre des possibilités passionnantes aux industries qui cherchent à adopter la numérisation 3D pour diverses applications.
Conclusion
La numérisation 3D, en particulier avec les scanners laser 3D, révolutionne les industries en fournissant des répliques numériques précises d'objets physiques. Chaque étape du processus, de la préparation au post-traitement, joue un rôle essentiel pour garantir la précision. Qu'il s'agisse de soins de santé, d'architecture ou de conception de produits, la numérisation 3D améliore les flux de travail, améliore les conceptions et ouvre de nouvelles possibilités. ZG Technology propose des solutions de numérisation 3D avancées, fournissant des résultats de haute qualité qui stimulent l'innovation et l'efficacité dans divers secteurs.
FAQ
Q : Qu’est-ce qu’un scan 3D ?
R : Un scan 3D est le processus de création d’une représentation numérique d’un objet physique. Il capture la forme, la taille et la texture, les transformant en un modèle 3D pouvant être utilisé dans diverses applications telles que l'impression 3D et la réalité virtuelle.
Q : Comment fonctionne un scanner laser 3D ?
R : Un scanner laser 3D utilise des faisceaux laser pour mesurer la surface d'un objet. Le scanner enregistre le temps nécessaire au laser pour rebondir, créant ainsi un nuage de points 3D détaillé de la géométrie de l'objet.
Q : Pourquoi devrais-je utiliser un scanner laser 3D plutôt que d’autres méthodes de numérisation ?
R : Les scanners laser 3D fournissent des numérisations très précises et détaillées, en particulier pour les formes et les surfaces complexes. Ils sont idéaux pour les applications nécessitant de la précision, comme l'architecture, la conception de produits et l'ingénierie inverse.
Q : Quelle est la précision d’une numérisation 3D à l’aide d’un scanner laser 3D ?
R : Les scanners laser 3D offrent une grande précision, capturant des mesures jusqu'au millimètre près. La précision dépend du modèle de scanner, mais ils sont généralement beaucoup plus précis que les méthodes de numérisation sur smartphone ou de base.
Q : Pourquoi puis-je utiliser un scanner laser 3D ?
R : Un scanner laser 3D peut être utilisé pour diverses applications telles que la conception de produits, la préservation historique, l'architecture, le contrôle qualité et l'ingénierie inverse. Il permet de créer des modèles numériques détaillés et précis pour une analyse ou une production plus approfondie.
Q : Combien de temps dure une numérisation 3D ?
R : La durée d'une numérisation 3D dépend de la taille et de la complexité de l'objet. Avec un scanner laser 3D , la numérisation peut prendre de quelques minutes à plusieurs heures, selon le niveau de détail requis.
Q : Combien coûte un scan 3D ?
R : Le coût d’une numérisation 3D dépend de facteurs tels que la taille de l’objet et la technologie utilisée. Les services professionnels avec un scanner laser 3D peuvent coûter plus cher en raison de la grande précision et des détails qu'ils fournissent.
