La numérisation 3D automobile traditionnelle nécessite des centaines de cibles de positionnement. Ce processus manuel transforme une analyse rapide de dix minutes en une heure de préparation et de nettoyage fastidieux. Pour les grands panneaux de carrosserie sans caractéristiques, le passage à un flux de travail sans marqueur élimine ce goulot d"étranglement spécifique. Cependant, cela introduit un défi entièrement nouveau. Vous devez maintenir le suivi spatial sur des surfaces lisses et répétitives sans perdre l"alignement. La planification d"un chemin de numérisation intentionnel devient la différence cruciale entre générer un jumeau numérique impeccable et subir une grave dérive d"alignement. Ce guide complet détaille les techniques de cheminement stratégique essentielles dont vous avez besoin. Nous explorons les tactiques d"atténuation des risques et les critères d"évaluation du matériel requis pour capturer avec succès des panneaux de carrosserie de véhicules complexes sans recourir aux cibles adhésives traditionnelles.

Points clés à retenir

• La numérisation sans marqueur sur les panneaux de carrosserie repose sur un suivi continu de la géométrie ou de la texture, nécessitant un chemin de numérisation qui donne la priorité aux zones riches en fonctionnalités.

• La méthode « Anchor and Sweep » garantit l"alignement spatial en capturant les bords des panneaux et les lignes de caractères avant de passer à de vastes surfaces planes.

• La mise à niveau vers un scanner laser 3D sans traceur et sans marqueur déplace le coût du travail manuel (application cible) vers la capacité matérielle initiale.

• Pour les panneaux dépassant 1 mètre avec des fonctionnalités minimales, le suivi de la géométrie standard échoue souvent, ce qui fait de la photogrammétrie intégrée une exigence d"évaluation critique.

L"analyse de rentabilisation d"un scanner laser 3D sans tracker et sans marqueur

Cadrage des problèmes commerciaux

L’application de marqueurs adhésifs fait perdre énormément de temps dans les environnements automobiles professionnels. Les techniciens passent régulièrement des heures à coller des autocollants sur les portes, les capots et les custodes des voitures. Les supprimer prend tout autant de temps. De plus, les adhésifs laissent des résidus tenaces. Cela présente de sérieux risques pour les couches transparentes immaculées ou les travaux de peinture personnalisés. Les pipelines d’ingénierie inverse à grand volume souffrent ici d’énormes goulots d’étranglement. Les équipes de contrôle qualité sont confrontées à des retards similaires lors de l’inspection de pièces nouvellement estampillées. Chaque minute passée à gérer les autocollants réduit le débit quotidien global. Vous payez essentiellement des ingénieurs qualifiés pour effectuer un travail de préparation administrative banal.

Approche de solution

La transition vers des algorithmes avancés de suivi basés sur la géométrie ou la texture résout directement ces problèmes. Vous éliminez entièrement les marqueurs physiques du flux de travail. Vous évitez également les trackers optiques externes coûteux et restrictifs, généralement requis pour la capture de gros volumes. Investir dans un scanner laser 3D hautement performant, sans traqueur et sans marqueur, vous permet de vous concentrer davantage. Vous échangez le gaspillage de travail manuel récurrent contre de puissantes capacités matérielles initiales. Le logiciel interprète la forme naturelle du véhicule. Il utilise la géométrie physique de la voiture pour s'orienter en continu dans l'espace 3D.

Critères de réussite

La mesure de réussite ultime implique une nette réduction du temps. Les équipes d"entreprise réduisent régulièrement le temps de préparation des pièces jusqu"à 80 %. Simultanément, ils maintiennent une précision volumétrique vérifiable. Les résultats atteignent généralement des tolérances inférieures à 0,05 mm sur de vastes panneaux automobiles. Vous obtenez une génération de jumeaux numériques plus rapide. Vous accélérez l’ensemble du cycle d’itération de conception. Une mise en œuvre réussie signifie que les ingénieurs capturent la géométrie complète des véhicules en un seul après-midi plutôt que sur plusieurs jours. Ce redressement rapide offre un énorme avantage concurrentiel dans la conception du marché secondaire de l’automobile.

Évaluation de la topographie et des contraintes du panneau avant la numérisation

Réalités de mise en œuvre

Tous les panneaux de véhicules ne permettent pas un suivi immédiat sans marqueur. Vous devez évaluer visuellement le panneau avant de commencer. Recherchez attentivement les ancres de suivi naturelles sur la surface. Ceux-ci incluent des plis nets, des espaces uniformes entre les panneaux, des poignées de porte saillantes ou des zones présentant des courbures variées. Les étendues plates n’offrent rien sur quoi les algorithmes logiciels peuvent se verrouiller. Les véhicules électriques modernes sont souvent dotés de capots lisses et aérodynamiques. Celles-ci représentent les surfaces les plus difficiles à capturer sans cibles. Vous devez déterminer où se trouve la géométrie complexe sur le panneau.

Hypothèses de finition de surface

La finition de surface est extrêmement importante pour la capture laser. Les surfaces hautement réfléchissantes, noires brillantes ou transparentes présentent de sérieux défis optiques. Les lasers ont souvent du mal à lire la lumière rebondie ou absorbée. Vous devez évaluer si votre matériel spécifique gère nativement les couches transparentes. Certains systèmes laser bleu haut de gamme gèrent parfaitement la peinture foncée. Cependant, l"application d"un spray de balayage à disparition temporaire reste une étape obligatoire pour des finitions chromées ou ultra brillantes parfaitement miroir. Testez toujours d"abord une petite zone cachée pour évaluer la réponse de la plage dynamique du scanner.

Éclairage environnemental

Considérez attentivement votre éclairage environnemental. Le suivi sans marqueur repose en grande partie sur des caméras intégrées lisant les données de contraste de surface. La lumière directe du soleil élimine complètement les lignes laser. Il aveugle les capteurs optiques du scanner. L"éclairage contrôlé et diffus du magasin permet d"obtenir des taux de dérive nettement inférieurs. Visez un éclairage uniforme au plafond. Éliminez les ombres dures autour du véhicule. Un éclairage ambiant cohérent garantit que les algorithmes peuvent différencier les courbes subtiles des panneaux. Vous rencontrerez moins de pertes de suivi en contrôlant strictement l’environnement ambiant du magasin.

Stratégie de parcours d"analyse étape par étape pour les étendues sans relief

La planification de vos mouvements physiques autour du véhicule détermine la qualité de vos données. Vous trouverez ci-dessous la progression éprouvée pour aborder les surfaces automobiles lisses.

1. La phase d'ancrage (bords et plis) : commencez le chemin de numérisation au niveau de la section la plus riche en fonctionnalités du panneau. Vous pouvez choisir un passage de roue, une couture de porte ou une ligne de caractère nette. Cela établit une base géométrique très précise. Le logiciel construit ici un système de coordonnées de base solide.

2. La phase de balayage (surfaces planes) : déplacez-vous vers le centre sans relief du panneau uniquement après avoir établi un périmètre géométrique fort. Pensez à cela comme si vous peigniez les bords d’un mur avant d’en rouler le centre. Vous balayez les frontières connues vers l’intérieur.

3. Chevauchement du champ de vision (FOV) : maintenez un chevauchement minimum de 30 à 40 % entre vos passes physiques. Le scanner doit constamment « voir » une caractéristique géométrique connue. Ce chevauchement évite au système de perdre ses coordonnées spatiales au milieu d'un capot lisse.

4. Rythme et variations d'angle : utilisez un scanner laser 3D polyvalent pour alterner vos angles de croisement. Créez un motif de hachures croisées plutôt que des lignes strictement parallèles. Ce mouvement de balayage oblige le logiciel à croiser en permanence de nouvelles données spatiales avec la géométrie précédemment numérisée.

Meilleures pratiques pour le cheminement

• Gardez votre poignet verrouillé et bougez tout votre corps pour maintenir une distance constante.

• Ne dirigez jamais le scanner vers un espace vide ; gardez toujours le panneau au centre du champ de vision.

• Parcourez complètement le périmètre du panneau avant de vous attaquer à la large section centrale.

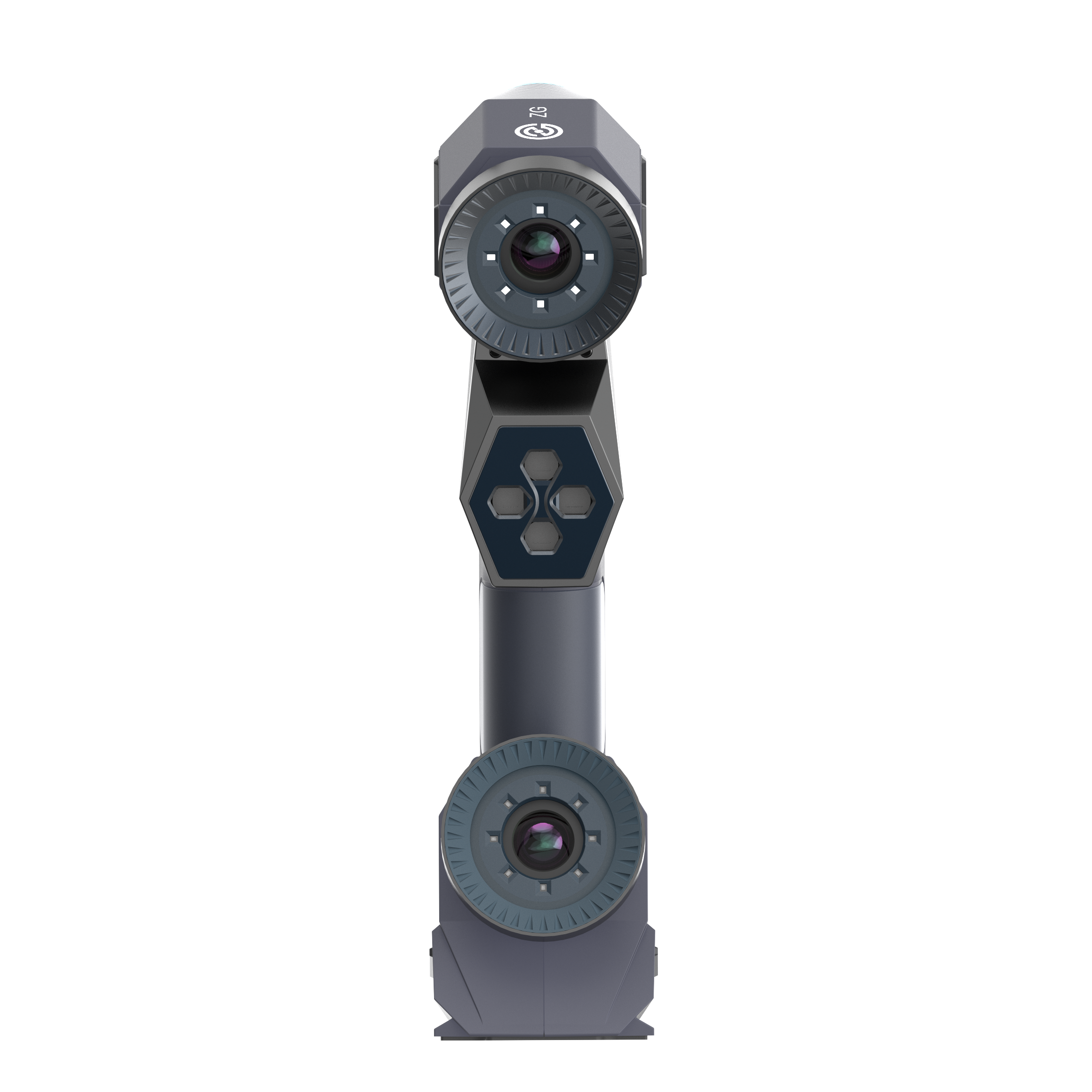

Évaluation du matériel : scanner laser 3D avec photogrammétrie intégrée indépendante

Dimensions de l"évaluation (caractéristiques aux résultats)

Le suivi de la géométrie pure a du mal sur des panneaux massifs complètement plats. Pensez au toit d’une fourgonnette commerciale ou à une grande plate-forme de camion. Le logiciel voit un plan plat continu. Il ne peut pas déterminer s’il a bougé d’un pouce ou d’un pied. Cela provoque une grave dérive d’alignement. Les données commencent à se déformer ou à s"empiler de manière incorrecte. Vous devez évaluer le matériel en fonction de sa capacité à gérer ces macro-surfaces spécifiques, et pas seulement de petites pièces complexes.

L"avantage de la photogrammétrie

Un scanner laser 3D très performant avec photogrammétrie intégrée indépendante change complètement l’équation. Il utilise des caméras haute résolution intégrées pour capturer d’abord un squelette volumétrique de l’objet. Cela se produit avant même que la numérisation laser détaillée ne commence. Le système de photogrammétrie garantit la précision globale sur l’ensemble du véhicule. Il crée un cadre de délimitation 3D invisible et très rigide. Vous n'avez plus besoin d'installations de suivi externes ou de barres de référence en désordre s'étendant sur l'espace de travail.

Évolutivité

Votre pipeline peut évoluer de la numérisation d"ailes individuelles à la capture de châssis de véhicule complet. Si tel est le cas, la photogrammétrie intégrée n’est absolument pas négociable. Le suivi standard accumule des erreurs microscopiques sur de longues distances. La photogrammétrie intégrée empêche cette dérive d"alignement cumulative sur des distances supérieures à 1,5 mètre. Vous vous assurez que le pare-chocs avant s’aligne parfaitement par rapport au pare-chocs arrière.

Comparaison des technologies de suivi pour les panneaux automobiles

Logique de présélection

Lors de l’évaluation des fournisseurs de matériel, exigez une démonstration en direct spécifique. N"acceptez pas de démo sur un bloc moteur complexe ou un engrenage fortement profilé. Ceux-ci sont faciles à suivre. Exigez une analyse en direct sur un capot lisse et incurvé. Cela vérifie la véritable capacité du logiciel à effectuer un suivi sans marqueurs. Regardez attentivement l"écran pour voir si le maillage se brise ou se déforme lors de longs mouvements de balayage.

Atténuation des risques de perte de suivi et d’alignement

Protocoles de récupération de logiciels

Vous devez définir ce qui se passe lorsque le suivi est perdu en cours d"analyse. Même les opérateurs expérimentés perdent parfois le panneau. Le logiciel de numérisation Premium permet à l"utilisateur de revenir à un point d"ancrage précédemment numérisé. Il vous suffit de pointer le scanner vers un pli ou un bord connu. Le logiciel reconnaît instantanément la géométrie. Il reprend l"analyse de manière transparente plutôt que de vous obliger à redémarrer l"ensemble du panneau. Familiarisez-vous avec ces sons et signaux visuels de récupération sur votre interface spécifique.

Gestion de l"accumulation de données (sur-analyse)

S"attarder trop longtemps sur une zone sans relief pose des problèmes. Les opérateurs survolent souvent un endroit lisse pour tenter de retrouver le suivi perdu. Cela entraîne des données bruitées. Il crée des maillages superposés redondants ressemblant à des chips empilées. Vous devez maintenir un mouvement fluide et continu sur la surface. Si vous perdez le suivi, retirez immédiatement le scanner. Déplacez-vous vers un point d’ancrage et reprenez en douceur. Ne frottez jamais le scanner de manière agressive sur un seul point plat.

Erreurs courantes à éviter

• Déplacement trop rapide : un dépassement de la fréquence d'images de la caméra entraîne des pertes de suivi instantanées.

• Ignorer les couleurs d'avertissement : la plupart des logiciels affichent une carte thermique rouge ou jaune lorsque la distance est incorrecte. Respectez la distance focale optimale.

• Numérisation en plein soleil : les systèmes infrarouges et laser échouent lorsqu'ils entrent en concurrence avec le rayonnement solaire.

Actions de la prochaine étape

Auditez votre flux de travail opérationnel actuel dès aujourd’hui. Calculez les heures de travail mensuelles exactes que votre équipe consacre à l"application et au retrait des marqueurs. Multipliez ce montant par le taux horaire de votre boutique. Vous pouvez facilement justifier la mise à niveau vers des systèmes laser avancés sans marqueur en utilisant ces économies de main d’œuvre. Redéfinissez vos procédures opérationnelles standard pour inclure des évaluations topographiques avant chaque nouveau projet. Formez spécifiquement votre personnel à la méthodologie « Anchor and Sweep ».

Conclusion

Planifier un chemin de numérisation sans marqueur nécessite de changer votre état d"esprit opérationnel. Vous devez cesser de vous fier aux cibles physiques. Au lieu de cela, vous adoptez des mouvements délibérés et axés sur la géométrie. En ancrant d"abord votre scan sur les lignes de caractères, vous construisez une base stable. Le balayage systématique des étendues plates garantit une capture continue des données sans perdre la conscience spatiale. Les opérateurs obtiennent systématiquement des jumeaux numériques haute fidélité en utilisant cette méthode. Pour les équipes d’entreprise chargées de la rétro-ingénierie automobile à grande échelle, le suivi standard est rarement suffisant. Investir dans des équipements sophistiqués intégrant la photogrammétrie reste la stratégie la plus fiable. Il élimine définitivement les marqueurs tout en préservant en toute confiance une précision volumétrique stricte sur l’ensemble du véhicule.

FAQ

Q : La numérisation sans marqueur réduit-elle la précision volumétrique globale ?

R : Cela peut réduire la précision si le panneau manque de caractéristiques géométriques et s’appuie uniquement sur un algorithme de suivi de base. Une dérive importante se produit sur des surfaces longues et plates. Cependant, l’utilisation de systèmes avancés avec photogrammétrie intégrée permet généralement de maintenir une précision élevée. Ces systèmes hybrides fonctionnent à égalité avec les configurations traditionnelles basées sur des marqueurs, même sur des panneaux massifs.

Q : Un scanner laser sans marqueur peut-il traiter la peinture automobile noire brillante ?

R : Les systèmes laser bleu modernes gèrent les surfaces sombres et réfléchissantes bien mieux que les anciens scanners à lumière structurée. Ils coupent facilement les reflets mineurs. Cependant, les couches transparentes très polies ou les finitions miroir peuvent nécessiter un minimum de pulvérisation de numérisation. Le succès dépend fortement des capacités de plage dynamique de votre matériel spécifique.

Q : Quelle est la taille maximale du panneau que je peux numériser sans marqueurs ?

R : Avec le suivi de géométrie standard, la dérive d"alignement commence souvent après 1 à 1,5 mètres sur des surfaces planes sans relief. Le logiciel perd tout simplement sa place. A l’inverse, l’utilisation de matériel intégrant la photogrammétrie modifie cette limite. Vous pouvez capturer des véhicules complets ou des camions commerciaux sans marqueur sans accumuler d’erreurs cumulatives critiques.
