Les industries lourdes et les mines signifient généralement des conditions difficiles et des équipements surdimensionnés, l'inspection de la qualité joue un rôle essentiel pour garantir la stabilité et la durabilité de l'équipement dans des environnements de travail difficiles.Compte tenu de la taille et de la complexité de l'équipement, c'est généralement l'outil de mesure qui doit intervenir sur la pièce, et non l'inverse.Les ingénieurs sont tenus de mesurer toutes les dimensions de l'équipement et les interférences possibles entre les différents sous-ensembles, ce qui signifie que les données de mesure doivent non seulement être précises pour inspecter les spécifications dimensionnelles des sous-ensembles, mais doivent également être aussi complètes que possible pour vérifiez si différents sous-ensembles peuvent être bien ajustés pour des performances optimales.

C'était le défi lancé à ZG Technology par un fabricant de tôles d'acier lourdes et d'équipements miniers en Chine.Pour contrôler à l'avance la qualité de l'équipement minier, leur client étranger leur demande de fournir les données numériques 3D et les rapports d'inspection complets de l'équipement minier avant la livraison.Ce faisant, leur client peut comparer les données 3D avec leur modèle d'origine et les données archivées pour vérifier la qualité.C'est la première fois qu'ils sont tenus de le faire;Dans le passé, le fabricant avait l'habitude de prendre des mesures avec des outils de mesure traditionnels comme des rubans à mesurer et des jauges, ce qui nécessitait des jours de travail manuel.Avec un calendrier serré avant la date de livraison, terminer la capture de données 3D et les rapports d'inspection complets semble être une mission impossible.M. Hu, un technicien en dessin, est l'homme qui effectue les mesures.

Le défi

Les pièces que M. Hu et son équipe utilisaient pour mesurer et inspecter étaient principalement des plaques d'acier lourdes, en utilisant des outils de mesure traditionnels comme un ruban à mesurer, des étriers, des jauges, etc. étaient utilisables.Bien que l'équipement minier soit leur nouveau produit, cela a causé des problèmes à M. Hu.Lors de la mesure de grandes pièces qui ont des courbes et des formes composées, les outils de mesure traditionnels deviennent inadéquats.L'effort et l'imprécision de la mesure et du dessin à la main entraînent un risque élevé d'erreurs. \"Il y a un stress énorme lorsque j'essaie de faire de gros équipements comme celui-ci avec les outils que nous utilisions auparavant\", a-t-il déclaré.

De plus, toute la ligne devrait s'arrêter pour lui permettre de prendre des mesures.Et avec la taille même de l'équipement minier composé de deux sous-ensembles, l'un mesure 8 m x 6 m x 5 m et l'autre mesure 5 m x 3 m x 2,5 m, M. Hu ne pouvait pas faire le travail tout seul.Il s'est rapidement rendu compte qu'il existait un moyen meilleur, plus rapide et plus précis de mesurer l'équipement minier à inspecter.Ils ont contacté ZG Technology pour trouver une meilleure solution pour la mesure et l'inspection sur site.En tant que leader des solutions de mesure 3D, ZG aide à identifier une solution optimale pour cette application.Utilisation du scanner 3D portable intelligent ZG\"Rigel Scan Plus\"etSystème de photogrammétrie \"PhotoShot Lite\", le client peut capturer avec succès les données 3D de l'équipement minier et les assembler en 3^\"rd\"\"logiciel de partie pour une inspection en quelques heures, contre plusieurs jours requis par la méthode traditionnelle.\"

La solution

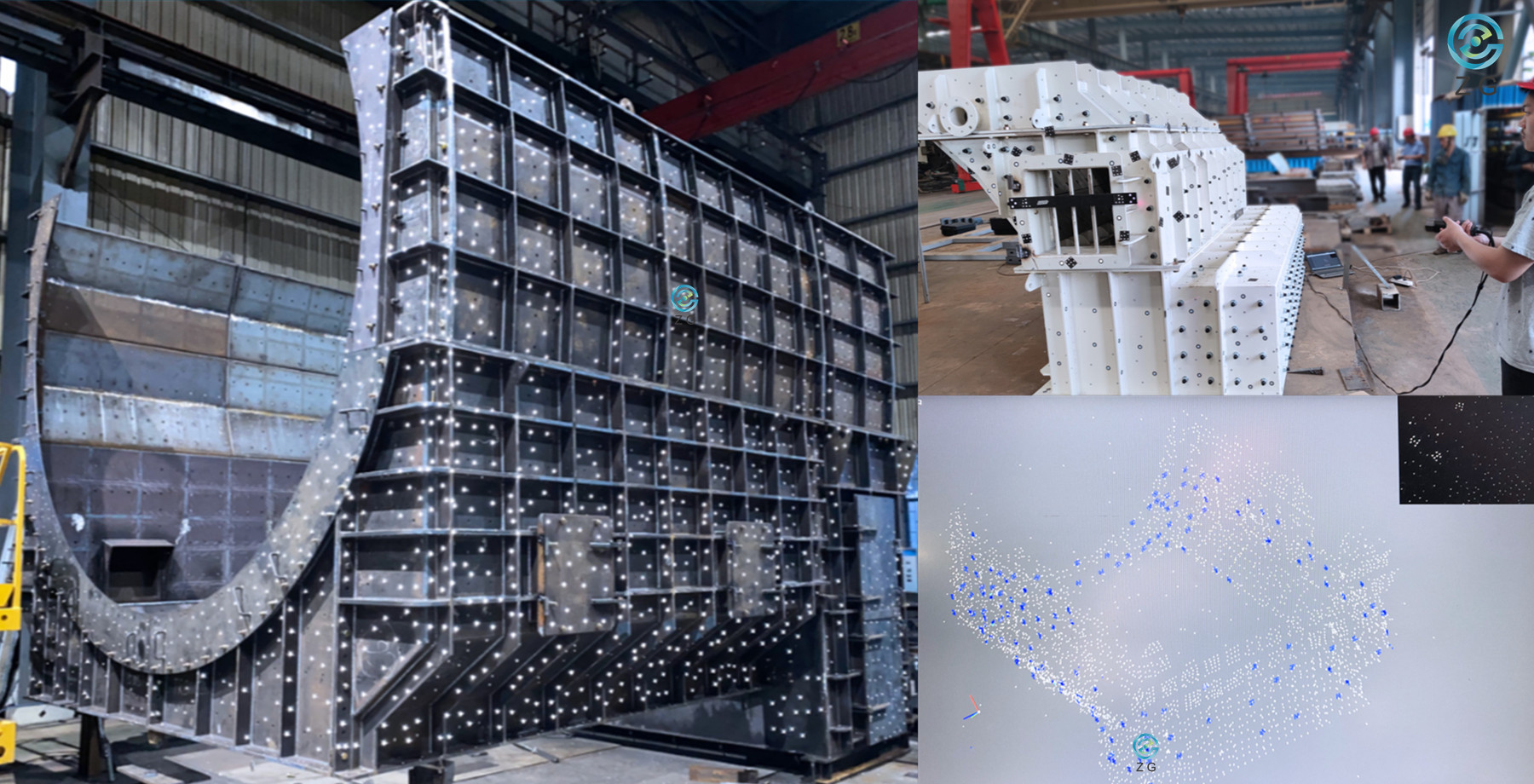

1.Configurer le système de photogrammétrie PhotoShot Lite et capturer les données des marqueurs

#1, Pour placer correctement les marqueurs d'encodage, les marqueurs d'autocollants et la barre d'échelle sur les sous-ensembles d'équipement minier ;

#2, utilisez le système de photogrammétrie PhotoShot Lite pour prendre des photos de la barre d'échelle, encoder les marqueurs et les marqueurs d'autocollants ;

#3, Post-traitez les données des marqueurs dans le logiciel de numérisation ZG et enregistrez les données.

\"\u003Ci>By taking photos of the scale bar, encoder markers, and sticker markers, the PhotoShot Lite photogrammetry system can triangulate the markers in the images to determine their location in a three-dimensional space.\u003C\/i> \u003Cb>En prenant des photos de la barre d'échelle, des marqueurs de l'encodeur et des marqueurs d'autocollants, le système de photogrammétrie PhotoShot Lite peut trianguler les marqueurs dans les images pour déterminer leur emplacement dans un espace tridimensionnel.\u003C\/b> \u003Ci>When the markers data is imported into ZG scanning software, it can help to constrain the scan data to generate exceptionally accurate and repeatable 3D data for large-size objects very quickly.\u003C\/i> \u003Cb>Lorsque les données des marqueurs sont importées dans le logiciel de numérisation ZG, cela peut aider à contraindre les données de numérisation pour générer très rapidement des données 3D exceptionnellement précises et reproductibles pour les objets de grande taille.\u003C\/b> \u003Ci>When used with RigelScan Plus Smart Handheld Blue Laser 3D Scanner, the scanning volumetric accuracy is up to 0.02+0.020mm\/m.\u003C\/i> \u003Cb>Lorsqu'il est utilisé avec le scanner 3D laser bleu portatif intelligent RigelScan Plus, la précision volumétrique de numérisation peut atteindre 0,02 + 0,020 mm\/m.\u003C\/b>\"

2.Importer des données de marqueurs et numériser en 3D l'équipement minier

#1, connectez RigelScan Plus à l'alimentation et chauffez le scanner pendant 20 minutes ;

#2, Analysez comment numériser les sous-ensembles d'équipement minier sous différents angles ;

#3, Commencer à scanner les sous-ensembles de l'équipement minier ;

\"#4, Enregistrez les données dans le fichier de projet pour un traitement ultérieur.\"

Le scanner 3D laser bleu portatif intelligent RigelScan Plus peut capturer les caractéristiques fines des pièces avec une précision allant jusqu'à 0,02 mm, certifiée par l'Institut national de métrologie.RigelScan Plus applique la technologie de balayage laser bleu pour une capture facile des surfaces sombres, brillantes et réfléchissantes.En attendant, RigelScan Plus peut être équipé du module sans fil ZG ZGFree Box II, pour une expérience de numérisation plus facile et plus flexible des grandes pièces.

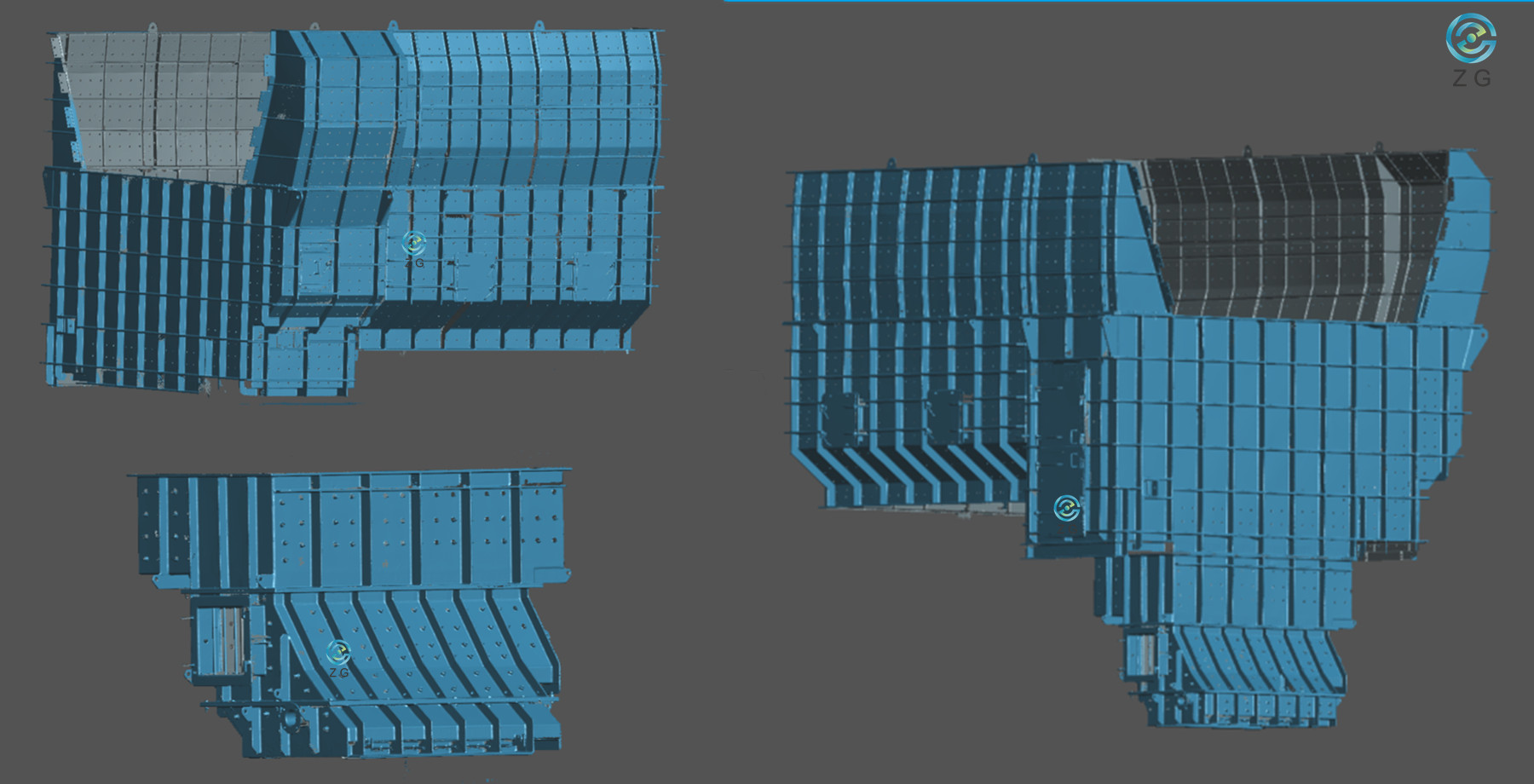

\"3.\" \"Assembler les données de numérisation 3D dans un logiciel tiers pour la mesure et l'inspection\"

#1, Pour traiter les données dans le logiciel ZG Scanning ;

#2, Pour modifier les données et supprimer les données supplémentaires ;

\"#3, Exporter les données au format .stl pour la prochaine évaluation ;\"

#4, Pour assembler les données de numérisation 3D en 3^rd\"logiciel de partie pour la mesure et l'inspection.\"

La conclusion

La solution de scanner 3D et de photogrammétrie de ZG aide le client à réduire ses temps d'inspection de quelques jours à quelques heures, non seulement en économisant beaucoup de temps et d'argent, mais également en répondant aux exigences de ses clients en matière d'inspection d'assemblage, de rapports complets et de réduction des risques de problèmes d'assemblage après la livraison.De plus, en plus d'effectuer le contrôle qualité et d'assurer une livraison fluide des produits, les données de numérisation 3D peuvent également être utilisées pour l'archivage numérique.Lorsque l'équipement nécessite une maintenance, une réparation ou une révision supplémentaire, les données de numérisation peuvent être utilisées à titre indicatif, ce qui améliore considérablement la précision et l'efficacité tout au long du cycle de vie de l'équipement.

\"\u003Ci>When it comes to measuring oversized objects and creating 3D data for 3D modeling, reverse engineering, and quality inspection, the solution of ZG Smart Handheld 3D Laser Scanner and Photogrammetry System can get jobs done quickly and accurately.\u003C\/i> \u003Cb>Lorsqu'il s'agit de mesurer des objets surdimensionnés et de créer des données 3D pour la modélisation 3D, l'ingénierie inverse et l'inspection de la qualité, la solution du scanner laser 3D portable intelligent ZG et du système de photogrammétrie peut accomplir des tâches rapidement et avec précision.\u003C\/b> \u003Ci>Due to its 100% portability, ZG handheld 3D Scanners can perform the acquisition directly on the production floor – and even directly in the field, on the most unstable grounds.\u003C\/i> \u003Cb>Grâce à sa portabilité à 100 %, les scanners 3D portables ZG peuvent effectuer l'acquisition directement sur le lieu de production - et même directement sur le terrain, sur les terrains les plus instables.\u003C\/b> \u003Ci>Since the engineers need to inspect the correct assembly features and dimensions, the acquisition must be accurate and hold all the information needed to produce a functional part that will perfectly fit in the equipment's assembly.\u003C\/i> \u003Cb>Étant donné que les ingénieurs doivent inspecter les bonnes caractéristiques et dimensions d'assemblage, l'acquisition doit être précise et contenir toutes les informations nécessaires pour produire une pièce fonctionnelle qui s'intégrera parfaitement dans l'assemblage de l'équipement.\u003C\/b> \u003Ci>Compared to traditional measurement methods, the ZG portable 3D scanners and photogrammetry system can provide complete and accurate 3D data, dimensions are quickly measured and virtual assembly is easily available to the engineers.\u003C\/i> \u003Cb>Par rapport aux méthodes de mesure traditionnelles, les scanners 3D portables et le système de photogrammétrie ZG peuvent fournir des données 3D complètes et précises, les dimensions sont rapidement mesurées et l'assemblage virtuel est facilement disponible pour les ingénieurs.\u003C\/b> \u003Ci>This makes ZG 3D portable 3D laser scanner and photogrammetry system the best 3D measurement solution for oversized mining equipment and large size objects, making the mission impossible in the past a reality.\u003C\/i> \u003Cb>Cela fait du scanner laser 3D portable ZG 3D et du système de photogrammétrie la meilleure solution de mesure 3D pour les équipements miniers surdimensionnés et les objets de grande taille, faisant de la mission impossible dans le passé une réalité.\u003C\/b>\"
